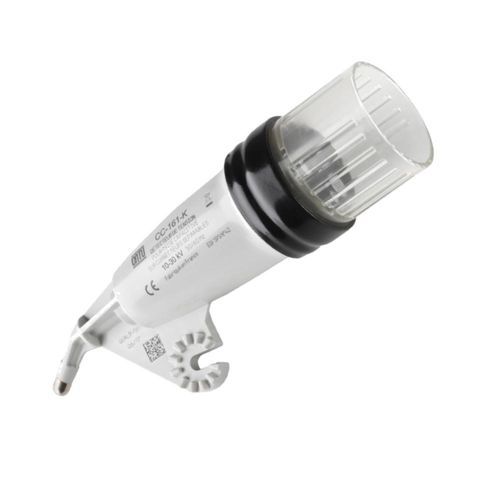

Detector de tensão CC-161-K

de tensão alternativade fasede alta tensão

Resumo
Detector de tensão unipolar para bornes com divisor capacitivo, indicado para redes de 10 - 30 kV.

Aplicação

• Detector de tensão unipolar projetado para bornes plug-in com divisores capacitivos.
• Tensão máxima de utilização fase/fase: 30 kV.

Características

• Faixa de tensão: 10 - 30 kV.
• Limite de detecção: 300 V.
• Ponta: tipo K.
• A forma do eletrodo de contato permite remover a tampa do conector destacável.
• Sinalização:
  • 1 LED vermelho (presença de tensão).
  • 1 LED verde (standby).
  • Sinal acústico intermitente.
• Verificação funcional através do botão TEST:
  • LEDs vermelhos piscam.
  • Ativação do sinal acústico intermitente.
• Fixação em vara isolante por ponta universal dentada tipo K.

Composição

• Entregue em estojo rígido.

Acessórios opcionais

• Vara isolante: CC-45-K.
• Estojo para vara: CM-1-10.

Normas
SPS EDF N°42

Tabela
Referência | Ponta | Faixa de tensão | Frequência | Tensão AC | Peso (kg)
CC-161-K | K | 10 - 30 kV | 50 / 60 Hz | 10 - 30 kV | 0.43

Características / especificações técnicas

• Faixa de operação: 10 - 30 kV.
• Limite de detecção: 300 V.
• Ponta: K (compatível com pontas universais dentadas tipo K para varas).
• Sinalização visual: LED vermelho (presença de tensão) e LED verde (standby).
• Sinalização acústica: sinal intermitente.
• Verificação/teste: botão TEST (piscar dos LEDs vermelhos e ativação do sinal acústico).
• Peso: 0,43 kg.
• Entregue em: estojo rígido.
