Anel coletor via Ethernet ECN000-06P2-01EM

1 Gbps100 Mbpspara redes de telecomunicações

Visão geral

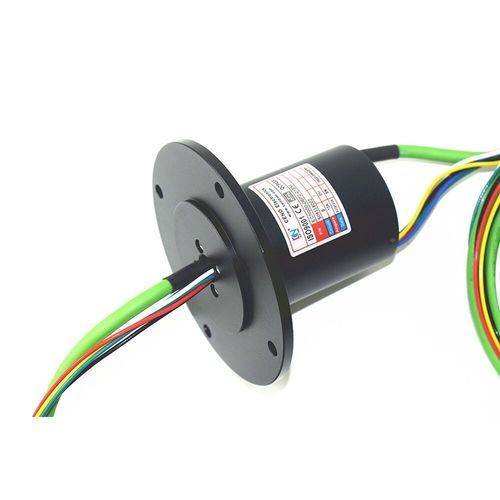

O ECN000-06P2-01EM é um anel coletor de sinal Ethernet da CENO Electronics com baixo ruído elétrico. Fornece seis circuitos de alimentação de 10A e um canal Ethernet 100M. Dependendo da aplicação, suporta transmissão Ethernet estável em 100M ou 1000M sem perda de pacotes, sem erros de quadro, com baixa atenuação e transmissão em longa distância. Aplicações típicas: máquinas automáticas como enchimento, embalamento e sistemas de comunicação.

Especificação
Modelo: ECN000-06P2-01EM
Corrente e circuitos: 6 circuitos × 10A; 1 circuito × Ethernet 100M
Tensão nominal: 0–380 VAC/VDC
Resistência dielétrica: ≥1000VAC@50Hz; ≥300VAC@50Hz
Resistência de isolamento: ≥500MΩ@500VDC; ≥100MΩ@300VDC
Ruído elétrico: ≤30mΩ (50 rpm)
Comprimento dos fios: Rotor 1000 mm; Estator 2000 mm
Velocidade de operação: 0–300 rpm
Material de contato: Metal precioso
Material da carcaça: Liga de alumínio
Temperatura de operação: -20°C a +60°C
Umidade de operação: 60%
Grau de proteção: IP51

Desenho geral
Desenho geral disponível (imagem do desenho técnico fornecida).

Especificações técnicas

• Modelo: ECN000-06P2-01EM
• 6 circuitos para 10A
• 1 canal para Ethernet 100M (suporta 100M/1000M)
• Tensão nominal: 0–380 VAC/VDC
• Resistência dielétrica: ≥1000VAC@50Hz; ≥300VAC@50Hz
• Resistência de isolamento: ≥500MΩ@500VDC; ≥100MΩ@300VDC
• Ruído elétrico: ≤30mΩ (50 rpm)
• Comprimento dos fios: Rotor 1000 mm; Estator 2000 mm
• Velocidade de operação: 0–300 rpm
• Material de contato: Metal precioso
• Material da carcaça: Liga de alumínio
• Temperatura de operação: -20°C a +60°C
• Umidade de operação: 60%
• Grau de proteção: IP51
