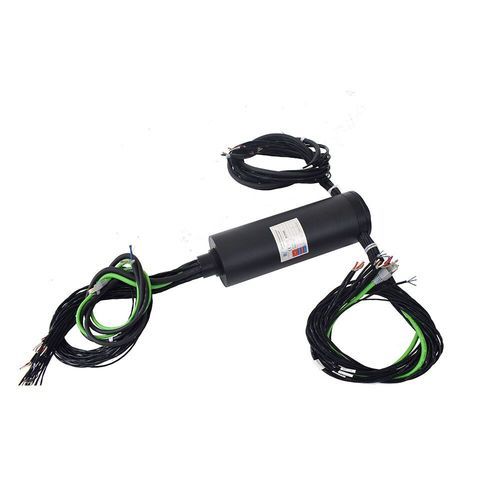

Anel coletor via Ethernet ECN000-77P

de sérieGigabit Ethernetpara redes de telecomunicações

Visão geral

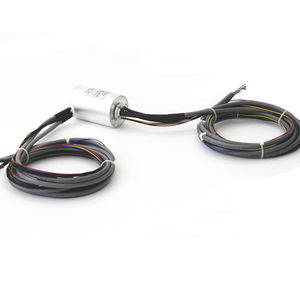

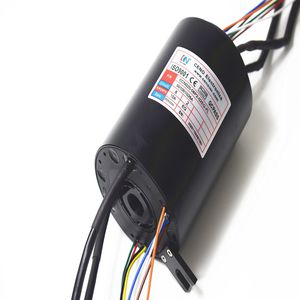

O CENO ECN000-77P é um anel deslizante de sinal Ethernet projetado para centros de dados e aplicações Ethernet industriais. Fornece 1×1000M Ethernet e circuitos de potência/sinal configuráveis, garantindo transmissão rotativa contínua com conformidade EMC.

Aplicações

• Centros de dados e equipamentos de rede rotativos
• Sistemas Ethernet industriais e automação
• Bancos de teste, plataformas giratórias e sistemas de telemetria

Especificações técnicas
Modelo: ECN000-77P
Ethernet: 1 × 1000M Ethernet
Exemplos de circuitos potência e sinal: 2×15A; 14×10A; 12×1A; 8×2A; 3×5A
Tensão nominal: 400VAC / VDC
Resistência dielétrica: ≥1000VAC@50Hz (Potência); ≥300VAC@50Hz (Sinal)
Resistência de isolamento: ≥500MΩ@500VDC (Potência); ≥100MΩ@300VDC (Sinal)
Material de contato: Ouro sobre ouro
Carcaça: Liga de alumínio
Ruído elétrico: ≤30mΩ (50 rpm)
Velocidade de operação: 0–50 rpm
Grau de proteção: IP51
Temperatura de operação: -20℃ a +80℃
Humidade de trabalho: ≤90%
Comprimento dos cabos: Rotor 850 mm; Estator 1000 mm

Configurações de circuitos

• Exemplos: 2 circuitos × 15A; 14 circuitos × 10A; 12 circuitos × 1A
• Exemplos de circuitos de sinal: 8×2A; 3×5A
• Inclui 1×1000M Ethernet e opção RS232 a 50VDC quando aplicável

Mecânica e instalação
Montagem por flange. Carcaça em liga de alumínio com grau de proteção IP51. Comprimentos de cabo: rotor 850 mm, estator 1000 mm. Projetado para integração rotativa em equipamentos com velocidades até 50 rpm.

Conformidade e documentação
O CENO ECN000-77P cumpre os requisitos EMC para transmissão Ethernet. Desenho de conjunto e desenho técnico (ECN000-77P drawing rev) disponíveis mediante solicitação.
