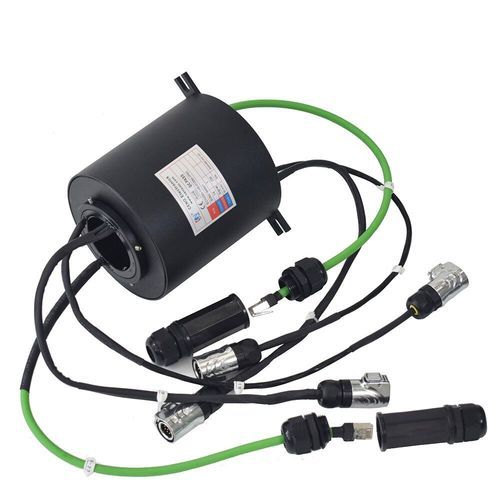

Anel coletor via Ethernet ECN050-14S-01EM-IP65

eixo passantepara instrumento de mediçãopara termopar

Visão geral do produto
O ECN050-14S-01EM-IP65 é um anel deslizante de sinal personalizado para baixas temperaturas que combina sinais de termopar, encoder e Ethernet. Projetado para automação industrial e sistemas de controle que exigem transmissão simultânea de sinais de temperatura, feedback de encoder e dados Ethernet em ambientes frios. Aplicações típicas: detecção de posição/velocidade, comunicação entre processos e medição de temperatura de gases ou líquidos em fornos e tubulações.

Especificações (tabela)
ECN050-14S-01EM-IP65 | Especificações
Corrente e circuitos: 5 grupos para termopar, encoder e sinais Ethernet
Tensão nominal: 0-24VAC/VDC
Resistência dielétrica: ≥300VAC@50Hz
Resistência de isolamento: ≥100MΩ@300VDC
Resistência de contato: ≤30mΩ (50rpm)
Temperatura de operação: -40°C~+60°C
Umidade de operação: 60 %UR
Grau de proteção IP: IP65
Velocidade de operação: 0 ~ 300rpm
Diâmetro interno: Ø50mm
Material da carcaça: Liga de alumínio
Material dos contatos: Metal nobre
Tamanho dos fios: Personalizado
Comprimento dos fios: Personalizado
Método de rotação: Fixação no lado do estator com aba anti-rotação

Desenho de conjunto
Imagem do desenho de conjunto disponível.

Características técnicas

• Canais combinados para termopar, encoder e Ethernet para minimizar interfaces rotativas
• Ampla faixa de temperatura de operação: -40°C a +60°C para aplicações de baixa temperatura
• Carcaça com grau de proteção IP65 contra poeira e jatos de água
• Baixa resistência de contato (≤30mΩ a 50rpm) para transmissão de sinal estável
• Tamanho e comprimento dos fios personalizáveis conforme requisito de instalação
• Carcaça em liga de alumínio e contatos em metal nobre para desempenho elétrico fiável
• Diâmetro interno Ø50mm para se adaptar a configurações comuns de eixo ou passagem
• Projetado para velocidades de até 300rpm com montagem do estator com aba anti-rotação
