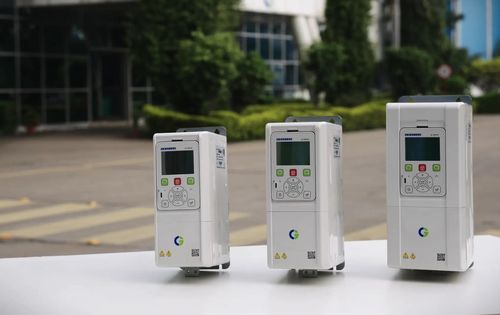

Variador de velocidade síncrono AMX

assíncronode induçãotrifásico

Visão geral
A série Emotron AMX é um inversor de frequência de uso geral concebido para controlo de motor preciso e fiável em ambientes industriais. Design compacto, modos de controlo múltiplos e proteção ambiental tornam-no adequado a várias aplicações.

Principais benefícios

• Controlo V/F e controlo orientado ao fluxo (vetorial) para regulação precisa da velocidade, resposta rápida ao binário e melhor desempenho em baixa frequência.
• Operação até 50°C ambiente sem derating; placas conformal-coated (3C3) para ambientes exigentes.
• Adequado para aplicações de binário variável e binário constante; binário de arranque elevado (200%).
• Painel de controlo gráfico com ecrã de alta resolução: estado multi‑linha, velocidade/corrente/tensão/frequência em tempo real, tendências e visualização de formas de onda.
• Monitorização e lógica integradas: monitor de carga, temporizadores, contadores, I/Os virtuais e modo de baixa tensão.
• Funções integradas de poupança de energia e macros de aplicação para controlo de travão, sistemas multi‑bomba, etc.

Dados técnicos (versão IP20)
Potência nominal: 1,5 – 18,5 kW
Tensão de alimentação: 230–480 V, trifásico
Corrente nominal: 4,2 – 38 A
Classe de proteção: IP20
Aprovações: CE

Desempenho e proteção

• Faixa de funcionamento: -10°C a 50°C (sem derating até 50°C; derating acima até 55°C).
• Placas conformal-coated (3C3) para maior resistência à humidade/partículas.
• Binário de arranque: 200%.
• Capacidade de sobrecarga: 120% por 60 s (serviço normal); perfis heavy duty até 150%/60 s, 180%/2 s, 200%/0,5 s.

Controlo motor avançado

• Suporta motores assíncronos e motores síncronos de íman permanente.
• Modos de controlo: V/F e controlo orientado ao fluxo (FOC).
• Intervalos de controlo de velocidade: vetorial em malha fechada 1:1500, vetorial em malha aberta 1:200.

Travagem e gestão de energia

• Brake chopper integrado até 45 kW; chopper opcional para potências superiores.
• Travagem vetorial integrada para paragens controladas.

I/O, feedback e comunicações

• Comunicações padrão: Modbus RTU. Opções: RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET.
• I/O padrão: 7 entradas digitais, 2 saídas digitais, 3 entradas analógicas, 2 saídas analógicas, 2 saídas relé.
• Opções de encoder: incremental, Sin‑Cos, resolver (máx. uma placa encoder por inversor).
• Opções de temperatura do motor: placa PTC / PT100 / PT1000 (1 entrada PTC isolada + 3 entradas PT100/PT1000).

Ferramentas de utilização e comissionamento

• PPU gráfico com função de osciloscópio para análise de formas de onda em tempo real.
• Software EmoSoftCom para PC via RS232 frontal: gravação de sinais e backup/restore de parâmetros.
• Lógica e monitorização integradas reduzem a necessidade de componentes externos durante o comissionamento.

Opções e expansibilidade

• Filtro EMC/EMI opcional (categoria C3).
• Placas de expansão I/O (relés adicionais, entradas/saídas analógicas e entradas digitais adicionais).
• Placas encoder para incremental, Sin‑Cos e resolver.
• Opção de relógio em tempo real para registos de eventos com timestamp e lógica baseada em calendário.

Especificações técnicas

• Série: Emotron AMX
• Gama de potência (IP20): 1,5 – 18,5 kW
• Tensão: 230–480 V, trifásico
• Corrente: 4,2 – 38 A
• Classe de proteção: IP20
• Ambiente: -10°C a 50°C (derating acima até 55°C)
• Binário de arranque: 200%
• Sobrecarga: 120% / 60 s (normal); heavy duty até 200% / 0,5 s
• Controlo: V/F, FOC; vetorial fechado 1:1500, aberto 1:200
• Brake chopper: integrado até 45 kW (opcional acima)
• I/O padrão: 7 DI, 2 DO, 3 AI, 2 AO, 2 saídas relé
• Comunicações: Modbus RTU (padrão); RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET (opções)
• Aprovações: CE
