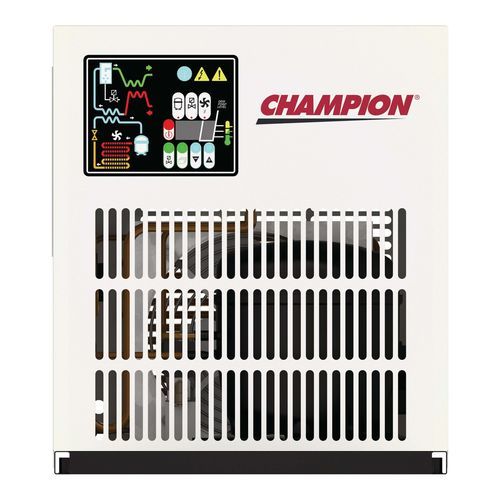

Secador de ar comprimido por refrigeração CGD

compacto

Visão geral do produto
A série CGD consiste em secadores de ar refrigerados que fornecem qualidade de ar conforme ISO 8573-1 com ponto de orvalho sob pressão tipicamente Classe 4 a 5. Utilizam o refrigerante de baixo GWP R513A e incorporam trocadores de calor em alumínio brasado e design de baixa perda de pressão para secagem eficiente do ar comprimido com consumo reduzido de energia. Capacidades disponíveis: 7 a 50 SCFM. Certificados às normas de segurança UL e CSA e ETL certificado a UL60335-1 & 60335-2-40.

Recursos

• Utiliza refrigerante R513A com baixo Global Warming Potential (GWP).
• Válvula de pressão constante para operação estável em variações de carga.
• Trocador de calor em alumínio brasado, compacto e resistente à corrosão.
• Projeto de baixa perda de pressão para minimizar o consumo de energia.
• Construção simplificada que facilita a manutenção.
• Certificações: ETL conforme UL60335-1 & 60335-2-40; atende aos padrões UL e CSA.

Benefícios

• Auxilia no cumprimento de metas de sustentabilidade e regulamentações ambientais ao usar refrigerante de baixo GWP.
• Controle de pressão estável reduz a variabilidade do processo e mantém desempenho consistente dos equipamentos a jusante.
• O trocador em alumínio brasado prolonga a vida útil e melhora a eficiência térmica.
• Gama de modelos (7–50 SCFM) adequada para sistemas de ar comprimido industriais de pequeno a médio porte.
• Design compacto e de fácil manutenção reduz tempo de inatividade e esforço de assistência.

Desempenho (tabela)
Modelo | Fluxo de entrada SCFM* | Queda de pressão PSID | Tensões | CONEXÃO AR IN/OUT TAMANHO | Consumo de energia kW | Refrigerante | W (IN.) | D (IN.) | H (IN.) | Peso envio LBS.
CGDA7A1 | 7 | 3.5 | 115/1/60 | 3/8" MNPT | 0.15 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA11A1 | 11 | 6 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA15A1 | 15 | 8.5 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA25A1 | 25 | 0.5 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA32A1 | 32 | 0.6 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA42A1 | 42 | 1 | 115/1/60 | 1/2" FNPT | 0.51 | R513A | 15.4 | 16.9 | 17.5 | 69
CGDA50A1 | 50 | 1.3 | 115/1/60 | 1/2" FNPT | 0.52 | R513A | 15.4 | 16.9 | 17.5 | 69

Especificações técnicas

• Brand: Champion Pneumatic
• Denominação / Série: CGD Series
• Refrigerante: R513A (baixo GWP)
• Qualidade do ar: ISO 8573-1, ponto de orvalho sob pressão Classe 4 a 5
• Faixa de capacidade: modelos de 7 a 50 SCFM
• Trocador de calor: Trocador de calor em alumínio brasado
• Design: Baixa perda de pressão para eficiência energética; construção simplificada para manutenção facilitada
• Válvula: Válvula de pressão constante para operação estável
• Certificações: ETL certificado a UL60335-1 & 60335-2-40; certificado segundo normas UL e CSA
• Conexões de entrada típicas: 3/8" MNPT ou 1/2" FNPT dependendo do modelo
• Tensões típicas: 115/1/60 (ver tabela de modelos)
