Sensor fotoelétrico difuso CPK-DF2.5MR3
retangularquadradomultifeixe

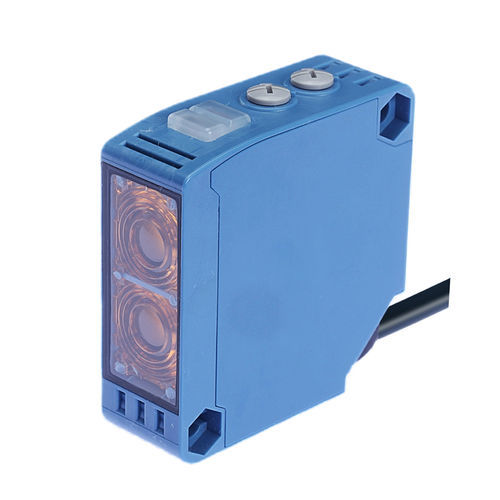

Sensor fotoelétrico difuso - CPK-DF2.5MR3 - CHANKO SENSOR - retangular / quadrado / multifeixe
Sensor fotoelétrico difuso - CPK-DF2.5MR3 - CHANKO SENSOR - retangular / quadrado / multifeixe
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
difuso
Configuração
retangular, quadrado
Tipo de feixes
infravermelho, luz vermelha, multifeixe
Outras características
de plástico, à prova de água, IP67
Aplicações
para o setor alimentar, para logística, para reconhecimento de objetos, para robótica, para portão, para máquina de acondicionamento, para porta automática
Alcance máximo

MÁX: 2,5 m
(8'02" )

MÍN: 0 m
(0'00" )

Descrição

Produto
  • Modelo: CPK-DF2.5MT3-A
  • Série: sensores fotoelétricos série CPK


Principais características
  • Distância de detecção: 0–2,5 m (reflexão difusa)
  • Formato da caixa: grande quadrado
  • Princípio de detecção: reflexão difusa
  • Dimensões: 50 × 18 × 50 mm
  • Tipo de saída: push-pull
  • Tensão de alimentação: DC 12–24 V


Especificações técnicas
  • Distância de detecção: 0–2,5 m
  • Caixa: grande quadrado
  • Princípio: reflexão difusa
  • Dimensões: 50 × 18 × 50 mm
  • Comprimento do cabo: 0,5 m
  • Direção de detecção: frontal
  • Frequência de resposta: 1000 Hz
  • Tempo de resposta: 500 μs
  • Fonte de luz: infravermelho
  • Acessórios: manual do utilizador, suporte de montagem, certificado
  • Histerese: inferior a 20% da distância de detecção
  • Objeto de teste padrão: papel pintado branco 300 × 300 mm
  • Materiais: caixa ABS; lente/visor PMMA; cabo PVC


Parâmetros mecânicos / elétricos
  • Saída: push-pull
  • Tensão de alimentação: DC 12–24 V
  • Método de alimentação: DC três fios
  • Índice de proteção: IP65
  • Conexão: conector M12
  • Tipo de sinal: comutação
  • Modo de operação: Light ON / Dark ON
  • Consumo de corrente: < 25 mA
  • Indicadores: atuação (laranja), estabilidade (verde), alimentação (verde)
  • Circuitos de proteção: proteção contra curto-circuito, proteção contra inversão de polaridade
  • Tensão residual: < 3 V
  • Corrente de carga: < 100 mA (tensão residual < 3 V com cabo de 2 m)
  • Resistência de isolamento: > 20 MΩ (medida com megóhmetro DC 500 V)
  • Resistência a choques: 300 m/s², 10 repetições em X, Y, Z
  • Resistência dielétrica: AC 1500 V, 50/60 Hz, 1 min (entre partes vivas e caixa)
  • Vibração: 10–55 Hz, amplitude 1,5 mm, 2 h em X, Y, Z
  • Peso: aprox. 132 g


Ambiente de operação
  • Temperatura de operação: -25 °C a 55 °C
  • Humidade operação/armazenamento: 35–95% HR (sem condensação)
  • Iluminação ambiente: < 10.000 lx


Acessórios
  • Manual do utilizador
  • Suporte de montagem
  • Certificado


Especificações principais
  • Modelo: CPK-DF2.5MT3-A
  • Detecção: 0–2,5 m (reflexão difusa)
  • Dimensões: 50 × 18 × 50 mm
  • Tensão de alimentação: DC 12–24 V
  • Saída: push-pull
  • Frequência de resposta: 1000 Hz
  • Tempo de resposta: 500 μs
  • Índice de proteção: IP65
  • Peso: ~132 g
  • Temperatura de operação: -25 °C a 55 °C
