Sensor fotoelétrico difuso CPK-DR1ME3
difusoquadradoluz vermelha

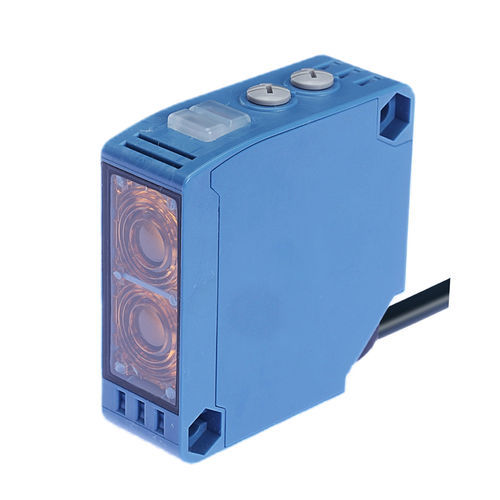

Sensor fotoelétrico difuso - CPK-DR1ME3 - CHANKO SENSOR - difuso / quadrado / luz vermelha
Sensor fotoelétrico difuso - CPK-DR1ME3 - CHANKO SENSOR - difuso / quadrado / luz vermelha
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
difuso, difuso
Configuração
quadrado
Tipo de feixes
luz vermelha
Outras características
de plástico
Alcance máximo

MÍN: 0 m
(0'00" )

MÁX: 1 m
(3'03" )

Descrição

Série do produto
  • Sensores fotoelétricos série CPK


Visão geral
  • Alcance de detecção: 0–1 m
  • Formato da carcaça: quadrado grande
  • Princípio de detecção: reflexão difusa
  • Dimensões: 50 × 18 × 50 mm
  • Saída: NPN/PNP, NO/NC
  • Tensão de alimentação: DC 12–24 V


Especificações técnicas
  • Alcance de detecção: 0–1 m
  • Comprimento do cabo: 2 m
  • Direção de detecção: frontal
  • Frequência de resposta: 1000 Hz
  • Tempo de resposta: 500 μs
  • Fonte luminosa: luz vermelha
  • Acessórios incluídos: manual, suporte de montagem, certificado
  • His terese: < 20% do alcance de detecção
  • Alvo de referência: papel branco 300 × 300 mm
  • Materiais: carcaça ABS; lente/janela PMMA; cabo PVC


Parâmetros mecânicos / elétricos
  • Saída: NPN/PNP, NO/NC
  • Tensão de alimentação: DC 12–24 V
  • Alimentação: 4 fios DC
  • Grau de proteção: IP65
  • Conexão: cabo moldado
  • Tipo de sinal: comutação
  • Modo de operação: Light ON / Dark ON
  • Consumo: < 25 mA
  • Indicadores: operação (laranja), estabilidade (verde), alimentação (verde)
  • Circuitos de proteção: proteção contra curto-circuito e inversão de saída
  • Tensão de saturação: < 3 V
  • Corrente de carga: < 100 mA (tensão de saturação < 3 V com cabo de 2 m)
  • Resistência de isolamento: > 20 MΩ (DC 500 V)
  • Resistência a choques: 300 m/s², 10 vezes em X, Y, Z
  • Rigidez dielétrica: AC 1500 V 50/60 Hz 1 min entre partes energizadas e carcaça
  • Vibração: 10–55 Hz, amplitude 1,5 mm, 2 h em X, Y, Z
  • Peso: aprox. 132 g


Ambiente de operação
  • Temperatura de operação: -25 °C a 55 °C
  • Umidade operação / armazenamento: 35–95% UR (sem condensação)
  • Iluminação ambiente: < 10 000 lx


Acessórios
  • Manual do usuário
  • Suporte de montagem
  • Certificado


Características / Resumo técnico
  • Modelo: CPK-DR1ME3
  • Série: sensores fotoelétricos CPK
  • Alcance de detecção: 0–1 m
  • Tipo de detecção: reflexão difusa
  • Saída: NPN/PNP, NO/NC
  • Alimentação: DC 12–24 V, 4 fios DC
  • Resposta: 500 μs (1000 Hz)
  • Grau de proteção: IP65
  • Carcaça: ABS; lente/janela: PMMA; cabo: PVC
  • Alvo padrão: papel branco 300 × 300 mm
  • Comprimento do cabo: 2 m
