Sensor fotoelétrico difuso CPK-DF2.5ME3
quadradoinfravermelhode plástico

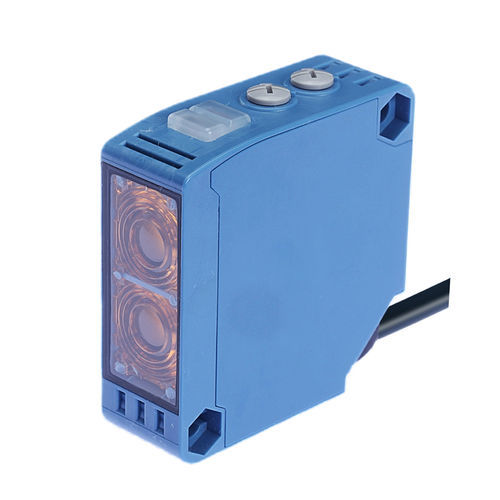

Sensor fotoelétrico difuso - CPK-DF2.5ME3 - CHANKO SENSOR - quadrado / infravermelho / de plástico
Sensor fotoelétrico difuso - CPK-DF2.5ME3 - CHANKO SENSOR - quadrado / infravermelho / de plástico
Guardar nos favoritos
Comparar
Mais informações no site da CHANKO SENSOR

Características

Tipo
difuso
Configuração
quadrado
Tipo de feixes
infravermelho
Outras características
de plástico, à prova de água
Aplicações
para logística
Alcance máximo

MÍN: 0 m
(0'00" )

MÁX: 2,5 m
(8'02" )

Descrição

Visão geral
  • Série: sensores fotoelétricos CPK
  • Modelo: CPK-DF2.5ME3
  • Princípio de detecção: reflexão difusa (infravermelho)
  • Alcance de detecção: 0–2,5 m


Principais características
  • Formato: corpo quadrado grande
  • Dimensões: 50×18×50 mm
  • Comprimento do cabo: 2 m (cabo moldado)
  • Direção de detecção: frontal
  • Saídas: NPN/PNP, NO/NC
  • Alimentação: DC 12–24 V (4 fios)
  • Frequência de resposta: 1000 Hz; tempo de resposta: 500 μs
  • Fonte luminosa: infravermelho
  • Histérese: ≤20% da distância de detecção


Mecânica e materiais
  • Carcaça: ABS
  • Lente/janela: PMMA
  • Cabo: PVC
  • Peso: aprox. 132 g


Parâmetros elétricos e de saída
  • Tipo de sinal: comutação
  • Modos de operação: Light ON / Dark ON
  • Consumo de corrente: ≤25 mA
  • Tensão residual: ≤3 V
  • Corrente de carga: ≤100 mA (com cabo de 2 m tensão residual ≤3 V)
  • Resistência de isolamento: ≥20 MΩ (DC 500 V)
  • Proteções: proteção contra curto-circuito, proteção contra ligação inversa de saída


Indicadores, proteção e durabilidade
  • LEDs: indicação de operação (laranja), estabilidade (verde), alimentação (verde)
  • Grau de proteção: IP65
  • Tensão de prova: AC 1500 V 50/60 Hz 1 min (parte carregada vs carcaça)
  • Resistência a choques: 300 m/s², 10 impactos em X/Y/Z
  • Resistência a vibrações: 10–55 Hz, amplitude 1,5 mm, 2 h em X/Y/Z


Ambiente de operação
  • Temperatura de operação: -25 °C a 55 °C
  • Humidade operação/armazenamento: 35–95% HR (sem condensação)
  • Iluminação ambiente: ≤10000 lx


Objeto de teste padrão & acessórios
  • Objeto de teste padrão: papel branco 300×300 mm
  • Acessórios incluídos: manual do usuário, suporte de montagem, certificado


Aplicações recomendadas
  • Linhas de produção eletrônica 3C
  • Sistemas de estacionamento automatizados
  • Automação logística e armazéns


Especificações técnicas (resumo)
  • Modelo: CPK-DF2.5ME3
  • Alcance de detecção: 0–2,5 m
  • Tensão de alimentação: DC 12–24 V
  • Saída: NPN/PNP NO/NC
  • IP: IP65
  • Tempo de resposta: 500 μs; Frequência: 1000 Hz
  • Dimensões: 50×18×50 mm; Cabo: 2 m
  • Materiais: carcaça ABS, lente PMMA, cabo PVC
