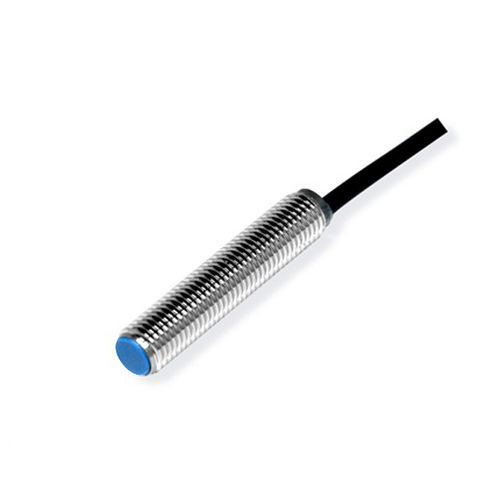

Sensor de proximidade indutivo CL05-RF1DN1cilíndricoM5com saída por semicondutores
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- cilíndrico
- Diâmetro
- M5
- Sinal de saída
- com função de comutação, NPN, com saída por semicondutores
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- faceado
- Material
- em material plástico, em latão, em PVC
- Grau de proteção
- IP67
- Outras características
- sem contato, de 3 fios, compacto
- Faixa de medição
MÍN: 0 mm
(0 in)MÁX: 1 mm
(0,04 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Visão geral
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de utilização
Principais especificações
- Série de produtos: Sensores de proximidade série CL05
- Modelo: CL05-RF1DN1
- Tipo: Ultracompacto
- Distância de detecção: 1 mm
- Formato: Cilíndrico
- Princípio de detecção: Indutivo
- Rosca/tamanho: M5
- Saída: NPN NO
Especificações técnicas
- Comprimento do cabo: 2 m
- Direção de detecção: Frontal
- Frequência de comutação: 500 Hz
- Tempo de resposta: 1 ms
- Objetos detectáveis: Objetos metálicos
- Acessórios: 2 porcas, 1 arruela dentada, certificado
- Histérese: ≤10% da distância de detecção
- Alvo de teste padrão: Ferro 5×5×1 mm
- Deriva térmica: ±10% na faixa -25~+70 °C (referência +23 °C)
- Materiais: Carcaça latão niquelado; face de detecção ABS resistente ao calor; cabo PVC
Parâmetros mecânicos / elétricos
- Tipo de saída: NPN NO
- Tensão de alimentação: DC 12~24 V
- Fiação: 3 fios DC
- Grau de proteção: IP67
- Conexão: Cabo moldado
- Tipo de sinal: Sinal de comutação
- Modo de operação: Normalmente aberto (NO)
- Instalação: Embutido / montagem em rasgo
- Consumo: <13 mA
- Indicador: LED de saída vermelho
- Proteções: Proteção contra curto-circuito, proteção contra surtos
- Influência da tensão: Dentro de ±15% da tensão nominal, variação da distância ≤±1%
- Corrente de carga: ≤200 mA
- Resistência de isolamento: ≥50 MΩ (DC 500 V) entre partes vivas e carcaça
- Resistência a choque: 500 m/s² em X/Y/Z, 3 vezes
- Rigidez dielétrica: AC 1000 V 50/60 Hz 1 min entre partes vivas e carcaça
- Resistência a vibrações: 10–55 Hz, amplitude dupla 1,5 mm, X/Y/Z 2 h
- Peso: 21 g
Ambiente de utilização
- Temperatura de funcionamento: -25~70 °C
Principais especificações
- Modelo: CL05-RF1DN1
- Distância de detecção: 1 mm
- Princípio: Indutivo (para alvos metálicos)
- Formato/tamanho: M5 cilíndrico, montagem embutida
- Saída: NPN normalmente aberto (NO), sinal de comutação
- Alimentação: DC 12~24 V, 3 fios DC, consumo <13 mA
- Proteção: IP67
- Cabo: Cabo moldado, comprimento 2 m
- Intervalo de temperatura: -25~70 °C
- Peso: 21 g
