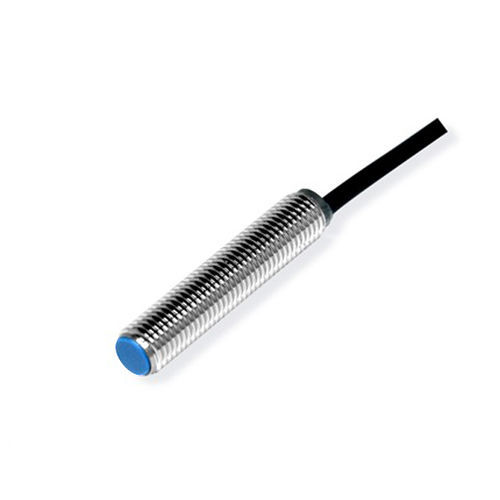

Sensor de proximidade indutivo CL05-RF1.5DN1cilíndricoM5com saída por semicondutores
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- cilíndrico
- Diâmetro
- M5
- Sinal de saída
- com função de comutação, NPN, com saída por semicondutores
- Montagem
- faceado
- Material
- em material plástico, em latão, em PVC
- Grau de proteção
- IP67
- Aplicações
- industrial
- Outras características
- de 3 fios, compacto
- Faixa de medição
MÍN: 0 mm
(0 in)MÁX: 1,5 mm
(0,06 in)- Temperatura de processo
MÍN: -25 °C
(-13 °F)MÁX: 70 °C
(158 °F)
Descrição
Visão geral do produto
Especificações técnicas
Parâmetros mecânicos / elétricos
Ambiente de utilização
Acessórios e observações
- Tipo de produto: sensor de proximidade indutivo ultracompacto
- Distância de deteção: 1,5 mm
- Carcaça: cilíndrica, M5
- Princípio de deteção: indutivo
- Saída: NPN, normalmente aberta (NO)
- Comprimento do cabo: 2 m
Especificações técnicas
- Modelo: CL05-RF1.5DN1 (série CL05)
- Alvo padrão: ferro 5 × 5 × 1 mm
- Tolerância / histerese: inferior a 10% da distância de deteção
- Deriva térmica: ±10% em -25 a +70 °C (referência +23 °C)
- Frequência de resposta: 500 Hz
- Tempo de resposta: 1 ms
- Direção de deteção: frontal
- Objetos detectáveis: metal
- Materiais: carcaça latão niquelado; face de deteção ABS resistente ao calor; cabo PVC
Parâmetros mecânicos / elétricos
- Tipo de saída: NPN NO
- Tensão de alimentação: DC 12–24 V
- Fiação: 3 fios DC
- Grau de proteção: IP67
- Ligação: cabo moldado
- Tipo de sinal: comutação
- Modo de operação: normalmente aberto
- Montagem: embutível
- Consumo: < 13 mA
- Indicador: LED vermelho de saída
- Circuitos de proteção: proteção contra curto-circuito e surtos
- Influência da tensão: variação de ±1% na distância de deteção para ±15% de variação de alimentação
- Corrente máxima de carga: < 200 mA
- Resistência de isolamento: > 50 MΩ (DC 500 V)
- Resistência a impactos: 500 m/s², 3 vezes por eixo X/Y/Z
- Rigidez dielétrica: AC 1000 V, 50/60 Hz, 1 min entre partes vivas e carcaça
- Resistência a vibrações: 10–55 Hz, duplo deslocamento 1,5 mm, 2 h por eixo X/Y/Z
- Peso: 21 g
Ambiente de utilização
- Temperatura de operação: -25 a +70 °C
Acessórios e observações
- Acessórios: 2 porcas, 1 arruela dentada, certificado de conformidade
- Uso típico: deteção de objetos metálicos em instalações compactas
