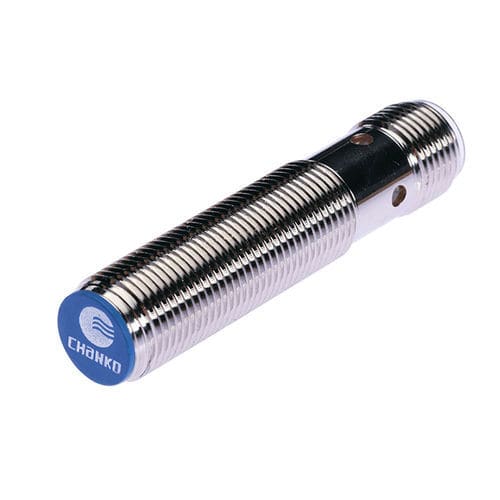

Sensor de proximidade indutivo CL12-RF4DN1-AcilíndricoM12com função de comutação
Guardar nos favoritos
Comparar
Características
- Tecnologia
- indutivo
- Formato
- cilíndrico
- Diâmetro
- M12
- Sinal de saída
- com função de comutação, NPN
- Conexão elétrica
- conector M12
- Tensão de alimentação
- CC, 24 Vcc, 12 Vcc
- Montagem
- faceado
- Material
- em latão, em PVC
- Grau de proteção
- IP67
- Outras características
- de 3 fios
- Faixa de medição
MÁX: 4 mm
(0,16 in)MÍN: 0 mm
(0 in)- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -25 °C
(-13 °F)
Descrição
Nome do produto
Resumo
Especificações técnicas
Parâmetros mecânicos / elétricos
Aplicações recomendadas
Características / Resumo técnico
- CL12-RF4DN1-A — sensor de proximidade série CL12
Resumo
- Tipo: alcance estendido
- Distância de detecção: 4 mm
- Carcaça: cilíndrica
- Princípio de detecção: indutivo
- Rosca: M12
- Saída: NPN normalmente aberta (NPN NO)
Especificações técnicas
- Comprimento do cabo: 0,5 m
- Direção de detecção: frontal
- Frequência de comutação: 1000 Hz
- Tempo de resposta: 500 μs
- Objetos detectáveis: objetos metálicos
- Histérese: inferior a 10% da distância de detecção
- Alvo padrão: ferro 12×12×1 mm
- Deriva térmica: variação da distância ≤ ±10% entre -25 °C e +70 °C (referência +23 °C)
- Materiais: carcaça - latão niquelado; face de detecção - ABS resistente ao calor; cabo - PVC
- Acessórios: 2 porcas, 1 arruela dentada, certificado de conformidade
Parâmetros mecânicos / elétricos
- Tensão de alimentação: DC 12–24 V
- Conexão: 3 fios DC
- Índice de proteção: IP67
- Conector: tipo plug
- Tipo de sinal: comutação
- Modo de comutação: normalmente aberto
- Montagem: embutida (montagem nivelada)
- Consumo de corrente: ≤13 mA
- Indicador: LED de saída vermelho
- Circuitos de proteção: proteção contra curto-circuito, proteção contra surtos
- Efeito da tensão: dentro de ±15% da tensão nominal → variação da distância ≤ ±1%
- Corrente de carga: ≤200 mA
- Resistência de isolamento: ≥50 MΩ (DC500V megômetro, circuito de detecção para carcaça)
- Resistência a choques: 500 m/s², 3 choques em cada direção X, Y, Z
- Resistência dielétrica: AC 1000 V 50/60 Hz 1 min (circuito de detecção para carcaça)
- Resistência a vibrações: 10–55 Hz, dupla amplitude 1,5 mm, X/Y/Z 2 h cada
Aplicações recomendadas
- Indústria eletrônica 3C
- Sistemas de estacionamento automatizados
- Logística e armazenagem
Características / Resumo técnico
- Modelo: CL12-RF4DN1-A
- Série: sensores de proximidade CL12
- Distância de detecção: 4 mm
- Rosca: M12, cilíndrica
- Saída: NPN normalmente aberta
- Alimentação: DC 12–24 V, 3 fios DC
- Índice de proteção: IP67
- Frequência de comutação / tempo de resposta: 1000 Hz / 500 μs
- Comprimento do cabo: 0,5 m
- Materiais: latão niquelado (carcaça), ABS resistente ao calor (face de detecção), PVC (cabo)
- Acessórios: 2 porcas, 1 arruela dentada, certificado de conformidade
