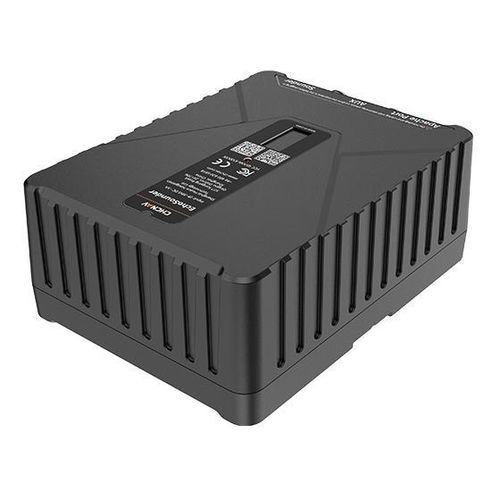

Ecossonda frequência dupla D60

compactamonofeixe

Destaques
O CHCNAV D60 é um ecobatímetro integrado de dupla frequência, concebido para medições batimétricas de profundidade a partir de USV e embarcações tripuladas. Operando a 200 kHz e 33 kHz, combina precisão em alta frequência com penetração em baixa frequência para levantamentos fiáveis em águas rasas e profundas. O design compacto facilita a instalação em plataformas com espaço reduzido.

Principais recursos

• Formato ultra-compacto para integração otimizada em USV e elevada portabilidade.
• IMU integrada: compensação de atitude sem calibração (taxa de atualização de 100 Hz).
• Sensor de temperatura integrado para correções ambientais.
• Afinação automática: algoritmos adaptativos que ajustam automaticamente ganho e alcance.
• Dupla frequência: 200 kHz (raso) e 33 kHz (maior penetração).
• Controlo remoto Android com CHCNAV EasySail para aquisição, visualização e exportação.

Benefícios e desempenho
O D60 reduz o espaço do sistema com um design integrado otimizado para USVs. A IMU sem necessidade de calibração aplica compensação de atitude a cada quadro de profundidade a 100 Hz, mantendo estabilidade mesmo em movimentos bruscos (rolamento/tangagem superiores a 30°). O auto-ajuste inteligente adapta ganho e alcance conforme a intensidade do eco e a profundidade, aplicando normalmente correções em ~0,2 s para manter a integridade das profundidades em águas turvas ou com variações rápidas. O sistema suporta fluxos de trabalho simplificados através de controlo remoto Android e EasySail para aquisição e pós-processamento.

Casos de utilização

• Dragagem de canais
• Levantamento de estuários
• Levantamento batimétrico de albufeiras
• Levantamento de vias navegáveis em canyon
• Levantamentos de emergência em inundações

Operação e integração
Operado a partir de um controlo remoto Android com CHCNAV EasySail para controlo da operação, visualização, registo de dados e exportação. Otimizado para instalação em USV com volume de montagem reduzido; também compatível com montagem em embarcações tripuladas mediante suportes e acessórios apropriados.

Compatibilidade
Concebido para instalação nas USV da série CHCNAV APACHE (ex.: APACHE 4, APACHE 4 Pro). APACHE 6 suportado com suporte personalizado.

caractéristiques / spécifications techniques

• Tipo (Ecobatímetro): feixe único, dupla frequência (200 kHz / 33 kHz).
• Faixa de profundidade: 0,2 a 250 m (200 kHz); 0,8 a 1000 m (33 kHz).
• Precisão: ±0,01 m + 0,1 % × D (200 kHz); ±0,1 m + 0,1 % × D (33 kHz).
• Peso: 4 kg (sonar); 1,2 kg (módulo de convés).
• Dimensões: 228 × 156 × 75 mm (sonar); 162 × 121 × 64 mm (módulo de convés).
• Sensores: sensor de temperatura integrado.
• Posicionamento/Atitude: IMU integrada (atualização 100 Hz), compensação de atitude sem calibração.
• Ambiental: operação de -20 °C a 60 °C; grau de proteção IP67.
• Memória/armazenamento: 8 GB onboard.
