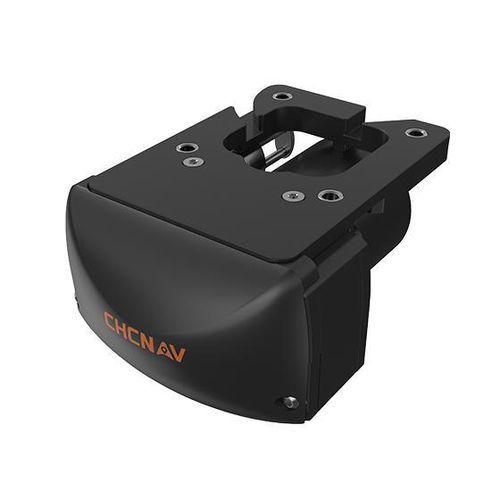

Ecossonda compacta HN-400M

frequência duplamultifeixe

Resumo
A CHCNAV HN-400M é uma ecossonda multifeixe compacta e de dupla frequência, projetada para levantamentos hidrográficos em águas rasas e zonas costeiras. Opera a 400 kHz e 550 kHz com FM CHIRP, integra uma IMU de alta precisão (0,03°) e oferece uma faixa de varredura de 145°. Pesa 3,5 kg, sendo adequada para implantação rápida em USVs e embarcações pequenas, sem necessidade de calibração na instalação.

Destaques

• Operação de dupla frequência: 400 kHz e 550 kHz com FM CHIRP
• IMU integrada: precisão de 0,03° em roll e pitch
• Grande faixa de varredura: 145°, até 6× a profundidade da água
• Design compacto e leve: 3,5 kg para integração em USVs e plataformas pequenas
• Software EasySail Android para configuração one-touch, aquisição e pré-visualização em tempo real

Benefícios e desempenho

• Seleção de frequência para diferentes condições: 550 kHz para alta resolução em águas muito rasas; 400 kHz (FM CHIRP) para melhor penetração em águas turvas ou mais profundas
• IMU integrada fornece compensação de movimento em tempo real (correção a nível de centímetros) para reduzir roll, pitch e heave e melhorar a continuidade das linhas (efetivo até Sea State 3)
• Grande cobertura por passada reduz o número de linhas de levantamento e o tempo total de operação (cobertura até 6× a profundidade)
• Pacote compacto e integrado que simplifica a instalação em plataformas com restrições e reduz massa para operações com USV
• Fluxo de trabalho de campo com EasySail Android para rápida colocação em serviço e visualização de dados ao vivo

Casos de utilização

• Dragagem de canais
• Levantamentos nearshore e costeiros
• Levantamento batimétrico de rios e lagos
• Inspeção de portos, cais e pontes

Especificações técnicas

• Denominação: HN-400M
• Tipo: Ecossonda multifeixe (dupla frequência)
• Frequências: 400 kHz e 550 kHz (FM CHIRP)
• Profundidade operacional: 0,2 m a 200 m (dependente das condições ambientais)
• Faixa de varredura: 145°, até 6× a profundidade da água
• IMU integrada: sim, precisão 0,03°
• Precisão / resolução: < 10 mm (especificação do produto)
• Peso: 3,5 kg
• Dimensões: 161,5 × 111,5 × 179 mm
• Posicionamento: suporte GNSS; IMU para compensação de movimento
• SVS: suportado
• Software: EasySail Android (one-touch, pré-visualização em tempo real)
• Instalação: alinhamento de fábrica, sem necessidade de calibração no local
