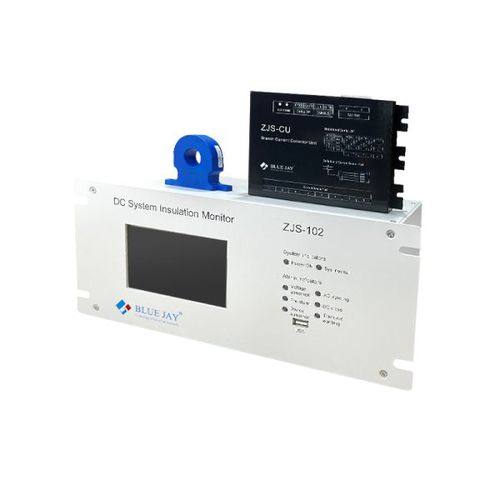

Dispositivo supervisor de isolamento CC ZJS-102

RS485para trilho DINMODBUS

O monitor de isolamento do sistema DC ZJS-102 utiliza o princípio de monitorização pura da corrente de fuga DC, com modos de deteção de ponte equilibrada e ponte desequilibrada. Fornece uma visualização em tempo real da corrente de fuga para cada circuito. O sistema de monitorização de isolamento online ZJS-102 oferece uma monitorização abrangente de falhas de isolamento DC, capaz de detetar várias falhas de terra no sistema DC. Estas incluem ligação à terra de um ponto, ligação à terra de vários pontos, ligação à terra de dois pólos, intrusão de CA, interferência mútua de CC, ligação à terra e posicionamento da bateria, equilíbrio de tensão, deteção de temporização, alarme de diferença de pressão, calibração automática e muito mais. Além disso, possui funções de monitorização instantânea da ligação à terra e de alarme de seleção de linha. O sistema de monitorização de isolamento em linha inclui três componentes essenciais: o controlador principal (anfitrião), o coletor de corrente e o sensor de corrente de fuga CC dedicado. O controlador principal serve como unidade de controlo central para todo o sistema, funcionando como a interface principal para a visualização de informações de monitorização e para a introdução de informações de configuração. Os sensores são instalados em cada circuito de saída do alimentador CC. Posicionado entre o anfitrião e o sensor, o coletor de corrente oferece flexibilidade na localização da instalação com base nos requisitos. Pode ser ligado diretamente ao anfitrião através do bus de comunicação ou indiretamente através da porta em cascata de outra máquina escrava, simplificando a instalação e a cablagem. Cada coletor de corrente pode ligar-se a um máximo de 8 sensores.
