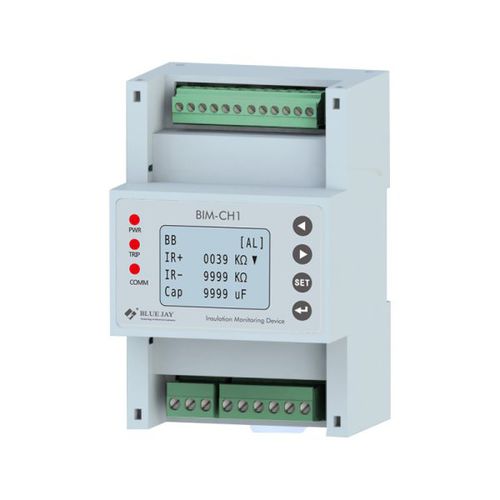

Dispositivo supervisor de isolamento para rede CA BIM-CH1

CCRS485CA/CC

O dispositivo de monitorização de isolamento BIM-CH1 monitoriza a resistência de isolamento de dispositivos de sistemas DC (sistemas IT) até DC 0- 1000V. O BIM-CH1 tem funções de início e paragem da monitorização do isolamento. Depois de activada a monitorização do isolamento, pode monitorizar em tempo real a resistência de isolamento dos pólos positivo e negativo em relação à terra. Os resultados da monitorização não são afectados pelas flutuações da tensão CC e pela simetria da resistência de isolamento dos pólos positivo e negativo. O BIM-CH1 está equipado com comunicação RS485 /Modbus, que pode monitorizar remotamente o estado do sistema. O BIM-CH1 utiliza dois princípios de funcionamento para a monitorização: método de ponte desequilibrada para monitorizar o valor da resistência de isolamento à terra e método de ponte equilibrada para monitorizar o valor da tensão à terra. Pode ser utilizado um sensor de temperatura opcional para medir a temperatura do sistema. - Capacitância adaptável à terra; - Ampla gama de monitorização do isolamento (100V~1000VDC); - Monitorização da resistência de isolamento para sistemas DC não aterrados: 0KΩ~10MΩ; - Dois modos de funcionamento: método de ponte equilibrada, utilizado para monitorizar o valor da tensão à terra / método de ponte desequilibrada, utilizado para monitorizar a resistência de isolamento à terra; - Indicação do valor medido através de um ecrã LCD multifuncional; - Auto-teste automático do dispositivo com monitorização da ligação; - Função de alarme de ligação inversa da tensão CC; - Comunicação RS485, protocolo MODBUS RTU; - Funcionamento de relé N/C ou N/O selecionável; - Proteção por palavra-passe para evitar alterações não autorizadas dos parâmetros; - Sensor de temperatura opcional para medição da temperatura do sistema.
