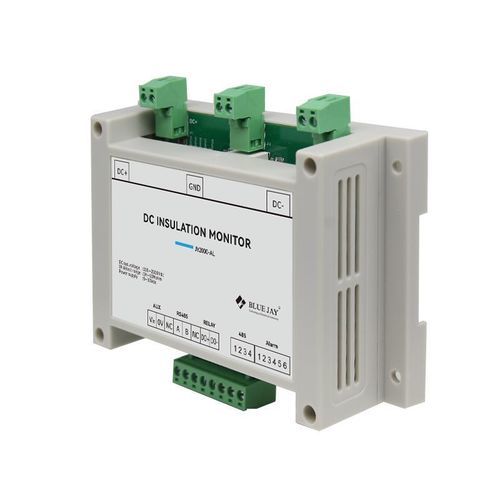

Dispositivo supervisor de isolamento CC JY2000-AL

com localização de falhas de isolamentoNApara trilho DIN

O dispositivo de monitorização do isolamento IMD da série GYDCG-UBCW2K pode monitorizar o valor da resistência de isolamento dos pólos positivo e negativo do sistema flutuante DC para a terra de 0Ω a 10MΩ, e pode também detetar o valor da tensão DC de 0V a 2000V. 3 As funções são opcionais: sem comunicação, saída de contacto seco de alarme; apenas com comunicação; com comunicação, saída de contacto seco de alarme. A monitorização da resistência de isolamento só pode ser efectuada quando a tensão CC se situa entre 100V e 2000V. Quando a tensão CC é inferior a 100V, ou a monitorização do isolamento não está activada, a resistência de isolamento lida é 65535 (número inválido). Quando o valor medido é superior a 10MΩ, o valor recebido pela comunicação é 60000 (infinito). - Monitorização avançada do isolamento (alta tensão) - Deteção adaptativa de capacitância de terra - Resistência de isolamento de 0Ω a 10MΩ - Tensão DC de 100V a 2000V - Controlo e leitura de dados RS485 - Indicadores LED LD1 e LD2 - Resposta rápida em 1s - Saída de relé fiável
