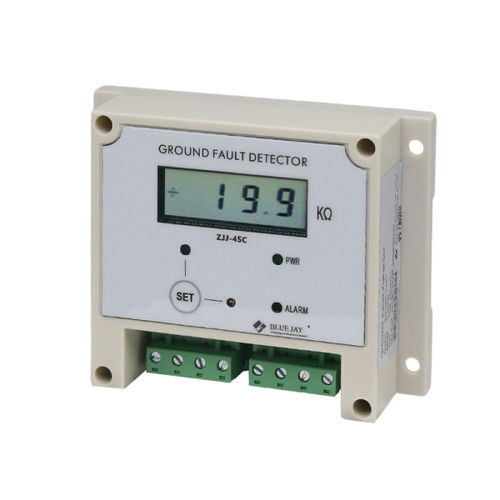

Dispositivo supervisor de isolamento RS485 ZJJ series

CCcom localização de falhas de isolamentoMODBUS

O detetor de falha de terra DC da série ZJJ pode monitorizar o estado de isolamento do barramento DC e a resistência de terra dos barramentos positivo e negativo online em tempo real. Quando o isolamento do barramento à terra desce para um determinado valor, o relé envia um sinal de aviso. Este dispositivo de monitorização de defeitos à terra utiliza um circuito totalmente estático, incluindo um circuito de monitorização e visualização da resistência de terra altamente sensível. Quando o monitor de isolamento desce abaixo do valor definido, o relé de monitorização de defeitos à terra envia um sinal de aviso. Este sistema de monitorização de defeitos à terra inclui relés de monitorização de isolamento montados em painel ou em calha DIN. Este detetor de defeitos à terra é utilizado em circuitos principais de corrente contínua ou alternada, sistemas UPS, sistemas de baterias, sistemas de TI com elevada capacidade de fuga e estações de carregamento de corrente contínua para veículos eléctricos. Este relé de monitorização de isolamento da série ZJJ utiliza um circuito completo de operação de divisor de hardware para a visualização direta dos valores de resistência de ligação à terra. O limiar de alarme é facilmente ajustado, definido e apresentado no painel. A série ZJJ inclui o ZJJ-4SC e o ZJJ-4SA. O relé de falha de terra DC ZJJ-4SC, com um tamanho compacto de 115X90X40, é instalado numa calha DIN e possui uma saída de alarme de contacto seco para uma instalação e utilização convenientes. Pode monitorizar valores de tensão numa vasta gama de 48-1500v, sem ser afetado pelas flutuações de tensão medidas, o que o torna aplicável em vários campos, como motores de velocidade DC e geração de energia solar. O relé de monitorização de falha de terra ZJJ-4SA adopta uma junção de instrumento com o painel para aplicações especializadas.
