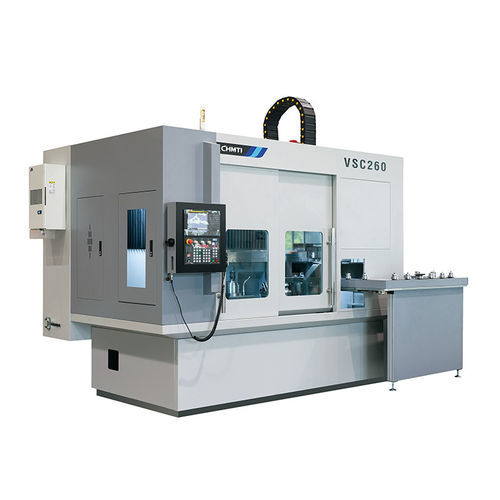

Centro de retífica de eixo vertical VSC260

cilíndrico externopara engrenagensvertical

Visão geral
O centro torneamento-retificação VSC260 foi concebido para o usinagem de peças dentadas em forma de disco após tratamento térmico. Integra torneamento e retificação numa só máquina para reduzir reapertos e aumentar precisão e produtividade.

Desempenho e características principais

• Usinagem integrada de torneamento e retificação numa única fixação, diminuindo reapertos e melhorando a precisão dimensional e o rendimento.
• Disposição vertical invertida com estrutura compacta e eficiente evacuação de cavacos; proteção totalmente fechada para conter cavacos e refrigerante.
• Fusos de torneamento e retificação com fusos elétricos e arrefecimento por água em circuito, controlando a dilatação térmica e estabilizando a precisão de usinagem.
• Eixos de avanço lineares com régua ótica (encoders lineares) em malha fechada completa para melhorar a precisão de posicionamento e transmissão.
• Equipado com um magazine de peças em circulação que permite ao fuso da peça colher as peças diretamente do magazine, elevando o nível de automação e a eficiência do ciclo.

Principais especificações técnicas

• Modelo: VSC260
• Peças aplicáveis: componentes dentados em disco para torneamento e retificação pós-tratamento térmico
• Diâmetro de passagem máximo: Φ260
• Diâmetro máximo da peça: Φ200
• Comprimento máximo da peça: 80 mm
• Potência do fuso da peça: 15 kW
• Potência do fuso de retificação interno: 15 kW
• Potência do fuso de retificação externo: 18 kW
• Curso X: 1600 mm
• Curso Y: 300 mm
• Configuração: disposição vertical invertida
• Tipo de fuso: fusos elétricos (torneamento e retificação)
• Arrefecimento: arrefecimento por água em circuito
• Precisão de transmissão e feedback: eixos lineares com régua ótica em malha fechada completa
• Automação: magazine de peças em circulação que permite a recolha direta pelo fuso porta-peças
