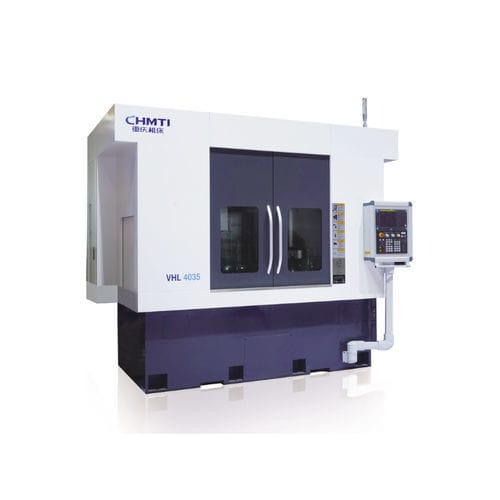

Torno CNC VHL4035

verticalde 5 eixosmultifuso

Resumo
Adequado para usinagem composta de grande volume e alta precisão de discos de travão para automóveis e veículos de nova energia. Também apresenta boa relação custo‑benefício para usinagem de peças em disco e de eixos curtos nos setores de motocicletas, instrumentos, ferramentas elétricas, maquinaria geral e redutores.

Desempenho e características principais

• Máquina torno CNC vertical/invertido de cinco eixos com ligação de quatro movimentos, projetada para usinagem eficiente e precisa.
• Fuso vertical e fuso invertido dispostos em oposição vertical; avanço radial duplo para movimento horizontal, avanço axial duplo para movimento vertical e eixo W servo para usinagem em ambos os lados em disposição composta.
• Estrutura compacta e pequena área ocupada, coberturas protetoras internas e externas totalmente seladas, sistema de refrigeração de alta pressão seco/húmido e evacuação automática de cavacos para produção eficiente de componentes.
• Ambos os fusos de peça do VHL4035 utilizam suporte de rolamentos de alta precisão para atender às exigências de usinagem em alta velocidade.
• Opções de automação de máquina única e múltiplas interfaces de ligação para suportar produção automatizada e flexível.
• Sistema de controlo: FANUC 0i‑TF ou Siemens 828D.

Especificações técnicas principais (tabela)
N.º | Especificação | Valor
1 | Diâmetro máximo da peça | Φ420
2 | Altura máxima da peça | 450
3 | Diâmetro de rotação máximo | Φ600
4 | Faixa de velocidade do fuso vertical/invertido (r/min) | 2500
5 | Potência do fuso vertical (kW) | 15
6 | Velocidade de avanço rápido (m/min) | 24
7 | Distância máxima entre os dois fusos (sem prato) | 650

Características / especificações técnicas

• Modelo: VHL4035
• Indústrias aplicáveis: discos de travão automóveis; usinagem em grande volume de peças em disco e eixos curtos (motociclo, instrumentação, ferramentas elétricas, redutores, etc.)
• Estrutura: vertical/invertido, cinco eixos com ligação de quatro movimentos, fuso vertical e fuso invertido dispostos em oposição vertical
• Faixa de velocidade do fuso: 2500 r/min
• Potência do fuso vertical: 15 kW
• Diâmetro máximo da peça: Φ420
• Diâmetro de rotação máximo: Φ600
• Altura máxima da peça: 450
• Distância máxima entre os dois fusos (sem prato): 650
• Velocidade de avanço rápido: 24 m/min
• Configuração: coberturas protetoras totalmente seladas, refrigeração de alta pressão seco/húmido, evacuação automática de cavacos; automação de máquina única opcional e múltiplas interfaces de ligação
• Sistema de controlo: FANUC 0i‑TF ou Siemens 828D
