Torno CNC DT
horizontalde 2 eixoscom servoacionamento

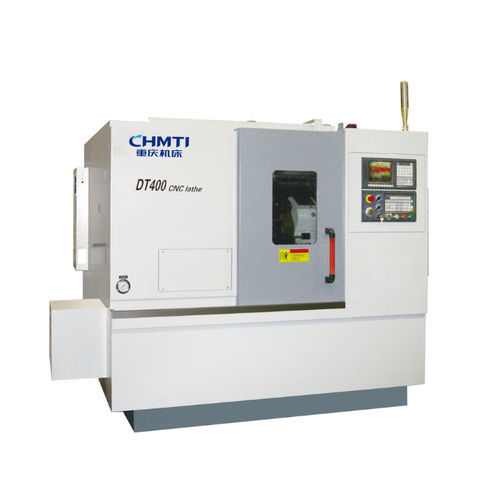

Torno CNC - DT - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / de 2 eixos / com servoacionamento
Torno CNC - DT - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / de 2 eixos / com servoacionamento
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 2 eixos
Sistema de transmissão
com servoacionamento
Aplicações
para produção de peças pequenas, para usinagem de eixos, de produção, para peças complexas
Performance
de alta precisão, de alta velocidade, de alto rendimento
Outras características
compacto, multifuncional
Função combinada
de fresagem, de mandrilar, furação
Velocidade de rotação

MÍN: 100 rpm
(628,319 rad.min-1)

MÁX: 4.000 rpm
(25.132,741 rad.min-1)

Diâmetro máx. corte

130 mm, 200 mm, 220 mm, 350 mm
(5 in, 8 in, 9 in, 14 in)

Comprimento máx. corte

300 mm, 500 mm
(12 in, 20 in)

Potência nominal

5,5 kW, 11 kW
(7,5 hp, 15 hp)

Descrição

Visão geral
Esta série de tornos é adequada para usinagem de peças tipo disco (ou eixo) com geometria complexa e requisitos elevados de precisão, utilizadas em motos, automóveis e instrumentos leves.

Principais desempenho e características da máquina:
  • A máquina é um torno CNC de precisão de porte médio-pequeno e alta eficiência. Além do torneamento, diferentes configurações podem incluir furação, escareamento, roscamento, mandrilamento e fresamento, sendo especialmente adequada para peças disco e eixo com geometria complexa e tolerâncias apertadas.
  • Projeto modular; torreta motorizada opcional para usinagem composta de torneamento-fresamento; fuso eletrospindle, motores lineares e réguas ópticas opcionais para melhorar precisão e resposta dinâmica da usinagem.
  • Alterando a configuração dos rolamentos do fuso (rolamentos NN dianteiro e traseiro) e substituindo guias lineares por guias de rolos, a rigidez geral pode ser aumentada para usinagem de acabamento pós-revenimento.
  • Layout da máquina com suporte de ferramentas inclinado a 30°, estrutura compacta e pequena área ocupada. Leito e base fundidos integralmente em ferro fundido de alta qualidade para melhorar rigidez e capacidade de amortecimento.
  • Eixos de avanço com servomotores, fusos de esferas e guias lineares para garantir precisão e estabilidade da máquina.
  • Acabamento com portas de proteção deslizantes totalmente fechadas, estética e proteção eficiente. Remoção de cavacos pode ser facilmente alternada entre saída lateral e traseira, adequado para operação em linha de produção e conforme requisitos de produção verde.

Principais especificações técnicas:
No. | Principais especificações técnicas | DT300 | DT400 | DT400A
1 | Comprimento máximo de torneamento (mm) | 300 | 300 | 500
2 | Diâmetro máximo de torneamento (eixo) (mm) | Φ130 | Φ220 | Φ220
3 | Diâmetro máximo de torneamento (disco) (mm) | Φ200 | Φ350 | Φ350
4 | Faixa de velocidade do fuso (r.p.m) | 100–4000 | 100–3500 | 100–3500
5 | Potência do fuso (kW) | 5.5 | 11 | 11

Outras informações
Código/modelo: a página exibe o código «DT高速精密».
