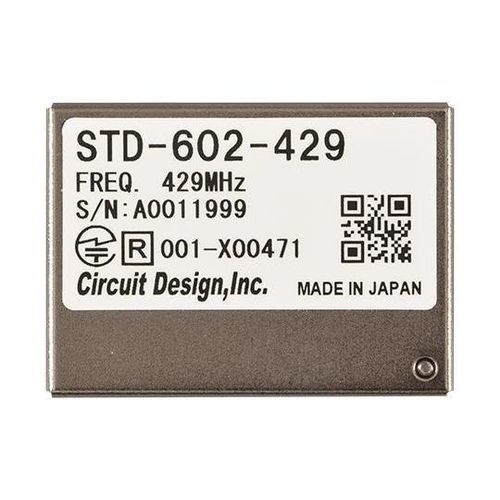

Módulo rádio multicanal STD-602-429

UHFde banda estreita

O módulo de rádio compacto de banda estreita UHF FM STD-602-429 é adequado para aplicações industriais de controlo remoto e telemetria que operam na banda de 429 MHz. Este módulo, destinado a ser utilizado no Japão, possui a Certificação de Tipo de Design de Construção (marca Giteki), o que significa que não é necessária qualquer licença de rádio ou registo para o utilizar. O STD-602-429 tem uma interface de série simples e permite a utilização de um protocolo de comunicação personalizado. A potência RF, a taxa de dados e o canal podem ser definidos através de comandos de série dedicados. Conforme exigido pelos regulamentos japoneses, a função de deteção de portadora também é implementada e executada automaticamente. Em conformidade com a norma ARIB STD-T67Contém a certificação de tipo de projeto de construção (marca Giteki)Banda de 429 MHzPequeno 36 x 26 x 6,1 mmFuncionamento de baixa potência - 27 mA (TX 10 mW / 3 V) - 17 mA (RX)Interface transparente para entrada e saída de dadosInterface de controlo de comando Aplicações: Sistema de controlo remoto industrialSistemas de telemetriaSistema de monitorização Especificações: Norma aplicávelARIB STD-T67Tipo de Certificação de Projeto de Construção (marca Giteki) adquiridaMétodo de comunicaçãoSimplex, Half DuplexTipo de emissãoF1DFSK narrow Frequência429,246875 a 429,915625 MHzNúmero de canais RF40 canais79 canais96 canais4.800 bps2.400 bps (TX 5, 10 mW)2.400 bps (TX 1 mW)Passo de canal12.5 kHz6,25 kHz4.800 bps2.400 bps Taxa de bits de RF4.800 / 2.400 bps Tensão de alimentação3,0 a 5,0 V CC Corrente de alimentação27 mA tip. (TX 10 mW)17 mA tip. (RX) Intervalo de temperatura de funcionamento-20 a +65 °C Dimensões36 x 26 x 6,1 mm Peso13 g Parte do transmissor Potência de saída de RF10 / 5 / 1 mWConduzida 50 ohm Desvio+/-2,4 kHz+/-1,2 kHzPN9 4.800 bpsPN9 2.400 bps Emissão espúria< -27 dBm Potência de fuga do canal adjacente> 40 dBcPN9 2.400 / 4.800 bps Parte do Recetor: Tipo de receptorSuperheteródino simples Nível máximo de entrada10 dBm Sensibilidade do recetor-114 dBm (4.800 bps)BER 1% Seletividade do canal adjacente50 dB (4.800 bps)+/-12,5 kHz Bloqueio75 dB+/-1 MHz Radiação espúria< -54 dBm Interface: Interface de dados (DI / DO)L = GND H = VCC, assíncronaInterface de comando transparente (TXD / RXD)UART 19.200 bps8 bits de dados, sem paridade, 1 bit de paragemCaracterísticas principais / Especificações técnicas: Em conformidade com a norma ARIB STD-T67 Tipo de Certificação de Projeto de Construção (marca Giteki) Frequência: 429,246875 a 429,915625 MHz Potência de saída RF: 10 / 5 / 1 mW Taxas de dados: 4.800 / 2.400 bps Tensão de alimentação: 3,0 a 5,0 V DC Consumo de corrente: 27 mA (TX), 17 mA (RX) Temperatura de funcionamento: -20 a +65 °C Dimensões: 36 x 26 x 6,1 mm Peso: 13 g Interface de controlo transparente e de comando Função de deteção de portadora implementada
