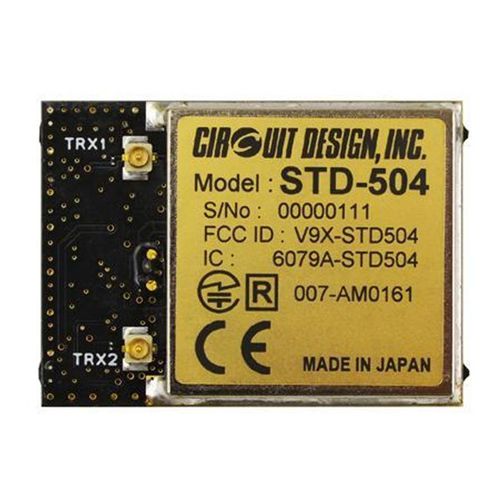

Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 Ghz / rádio / RF
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 Ghz / rádio / RF
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 Ghz / rádio / RF - imagem - 2
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 Ghz / rádio / RF - imagem - 3
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 Ghz / rádio / RF - imagem - 4
Transceptor DSSS - STD-504 - Circuit Design, Inc. - 2,4 Ghz / rádio / RF - imagem - 5
Guardar nos favoritos
Comparar
Mais informações no site da Circuit Design, Inc.

Características

Rede
rádio, RF, 2,4 Ghz, DSSS
Aplicações
de transmissão de dados, de monitoramento, para controle remoto via rádio, para sensor, de telemetria, para transmissor de dados sem fio, de rastreamento
Outras características
compacto, baixa potência, de baixo consumo

Descrição

Visão geral
O STD-504 é um transceptor de rádio compacto 2,4 GHz DSSS projetado para telemetria e telecontrole industriais. Integra um receptor com diversidade real e diversidade de transmissor para manter ligações fiáveis em ambientes congestionados na banda de 2,4 GHz. O módulo suporta operação de baixa potência e alimentação por bateria, fornece uma interface de dados RF transparente para protocolos de utilizador e permite configuração via comandos UART.

Certificações
Compatível com EN 300 328, FCC Part 15.247 (EUA), ISED RSS-210 (Canadá) e ARIB STD-T66 (Japão), permitindo implementação global.

Características
  • Certificação de conformidade CE, FCC, ISED e ARIB
  • Modulação Direct Sequence Spread Spectrum (DSSS)
  • Opção de salto de canal controlada pelo pino CHC
  • Receptor com diversidade real (dois circuitos de recepção integrados)
  • Diversidade de transmissor
  • Configuração do módulo através de comandos UART dedicados
  • Interface de comunicação de dados RF transparente (DO/DI/CLK)
  • Operação de baixa potência adequada para bateria; 75 canais
  • Alcance em linha de vista: 300 m
  • Sensor de temperatura a bordo

Aplicações
  • Telecontrolo industrial
  • Sistemas de telemetria

Especificações (resumo)
  • Normas aplicáveis: EN 300 328; FCC part 15.247; ARIB STD-T66; ISED RSS-210
  • Método de comunicação: Simplex
  • Método de transmissão: Direct sequence spread spectrum
  • Tipo de emissão: F1D (FSK)
  • Frequência: 2402,5 a 2476,5 MHz
  • Espaçamento de canais: 1 MHz
  • Taxa de bits RF: 19,2 kbps
  • Taxa de chips: 288 kcps
  • Conectores RF: MHF x 2
  • Código de espalhamento: 15 Chips (sequência M: 111101010001100)
  • Intervalo de temperatura de operação: -30 a +70 °C (sem condensação)
  • Tensão de alimentação: 3,3 a 5,0 V DC (máx. absoluto 5,5 V)
  • Corrente de alimentação: TX 55 mA típ.; RX 60 mA típ.
  • Dimensões: 40 x 29 x 5,5 mm
  • Peso: 10 g
  • Potência RF de saída: < 10 mW (e.i.r.p.)
  • Entrada de dados TX: Digital L = GND, H = Vref
  • Nível de entrada RF (RX): < -13 dBm
  • Sensibilidade do receptor: -93 dBm (19,2 kbps, BER 0,1%)
  • Portos interface dados RF: DO / DI / CLK (taxa 19,2 kbps; sync: CLK)
  • Portos interface de comando: TXD / RXD (UART, formato RS232C; assíncrono)
  • Taxas UART suportadas: 19,2 k / 38,4 k / 57,6 kbps
  • Controlo de fluxo: Nenhum
  • Outros parâmetros UART: Comprimento de dados 8 bits; Paridade: Nenhuma; Bits de paragem: 2
