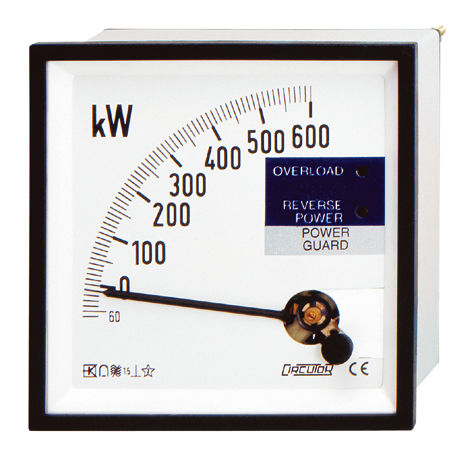

Wattímetro de potência ativa PGR series

analógicoembutidotrifásico

Instrumento eletrônico no painel frontal (96x96) utilizado para proteger os geradores contra sobrecargas e energia inversa. O instrumento é composto por um conversor de potência com uma saída analógica ligada ao indicador de agulha com 2 relés. A unidade mede e indica a potência do sistema constantemente (medição em 4 quadrantes), enviando um sinal de alarme quando a potência excede os valores de disparo definidos. O alarme é indicado através da ativação dos relés de saída. Os dois LEDS no painel frontal podem ser utilizados para visualizar o estado dos relés de saída. A escala é intercambiável. Aplicações O instrumento tem dois relés independentes: um de sobrecarga e um de potência inversa. Proteção contra sobrecarga A protecção tem estas características: Ponto de disparo ajustável entre 0 e 100% da potência da base de escala Histerese ajustável entre 1 e 50% da base da escala Atraso ajustável entre 0 e 30 s Protecção de energia inversa. Com vários geradores ligados em paralelo, pode-se começar a consumir energia e trabalhar como motor, sob determinadas situações ("motorização"). O relé é ativado quando as circunstâncias são atendidas. O sistema de proteção tem as seguintes características: Ponto de disparo ajustável entre 0 e 20% da potência de base da escala Encravamento do relé* (trava): quando a condição de alarme é atendida, o relé é ativado até que a alimentação auxiliar do instrumento não seja desligada (mesmo quando as condições de alarme desaparecem) Falha de segurança: a posição de bypass do relé é a mesma que quando o alarme é disparado. Portanto, quando a fonte de alimentação auxiliar é desligada, a unidade envia um alarme. * O sistema pode ser fornecido sem travamento de relé (trava), sob demanda.
