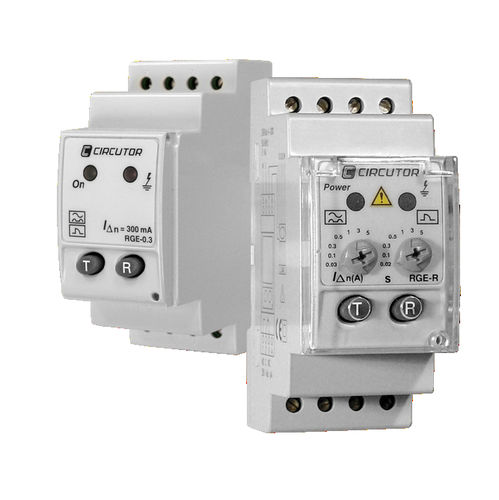

Relé eletrônico de proteção contra vazamento de terra, utilizado para conexão aos transformadores de terra série WG / WGC
Estes relés eletrônicos oferecem uma alta confiabilidade, com a opção de uma sensibilidade e atraso fixos ou ajustáveis
Relé tipo A com filtragem de corrente de alta freqüência e alta imunidade. Monitoramento do verdadeiro quadrado médio da raiz (TRMS)
Montagem sobre calha DIN 46277
Tamanho reduzido: 2 módulos
Indicadores LED:
Indicador de fuga permanentemente aceso
LED: Relé de disparo
LED de potência intermitente e LED de fuga aceso: detecção de falhas na continuidade do transformador
Indicador LED de fuga intermitente (apenas RGE-R e RGE-R1): Vazamento com um valor abaixo do valor selecionado
1 flash a cada 2 s: 25 ... 50 % da corrente de fuga
1 flash a cada 1 s: 50 ... 75 %
2 flashes a cada 1 s: 75 ... <100 %
Permanentemente: 100 %
Aplicações
Os relés da série RGE e o transformador da série WG / WGC permitem uma protecção total contra fugas de terra tanto para linhas monofásicas como trifásicas. Eles garantem a máxima segurança e continuidade do serviço elétrico, evitando tropeços indesejados.
---
