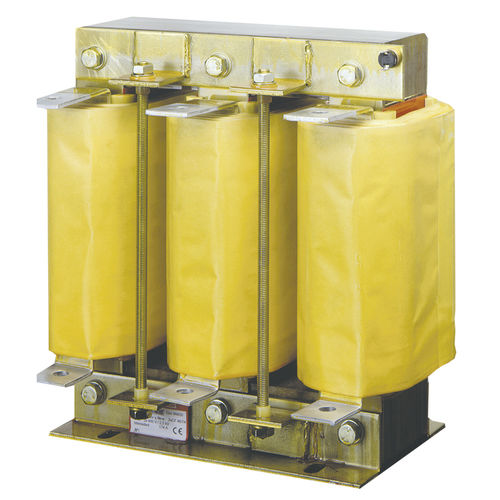

Reatância com filtro de harmônicas trifásica LR-LRB series

O equipamento de regulação de velocidade do motor, variadores de frequência, unidades UPS, etc. geram alterações na rede, que afectam outras cargas na instalação do funcionamento do equipamento. Os reactores LR / LRB ligados à entrada do lado da rede do equipamento podem atenuar os picos de tensão e reduzir a distorção harmónica gerada pela electrónica de potência. Os reatores LR / LRB para filtragem podem reduzir os harmônicos de corrente em qualquer conversor a partir de 40... 50 % para valores em torno de 20 %. Além disso, eles reduzem a corrente de curto-circuito e aumentam a segurança dos semi-condutores do conversor. Quando instalados no lado do motor, eles podem atenuar as frequências harmónicas causadas durante as operações de comutação. Os reactores de baixa potência, tipo LR, são construídos com placas com baixas perdas e são enrolados com fio de cobre. A conexão é feita com os terminais adequados. No caso de correntes superiores, são utilizados reactores LRB, com núcleo de chapa magnética e múltiplos núcleos de aço, que oferecem excelentes características e uma baixa relação de perdas. Bobinas em banda de cobre (ou banda de alumínio, sob encomenda). As ligações passam através de uma placa. Tanto os reatores do tipo LR como os do tipo LRB possuem uma vedação de verniz a vácuo para aumentar o isolamento, proporcionando uma maior resistência mecânica e reduzir o nível de ruído Aplicações Os reactores da série LR / LRB são preparados e podem ser utilizados na rede e nos lados do motor. Eles atenuam microgotas e picos durante as operações iniciais de ligação e comutação, e reduzem a taxa de harmónicos da corrente da rede
