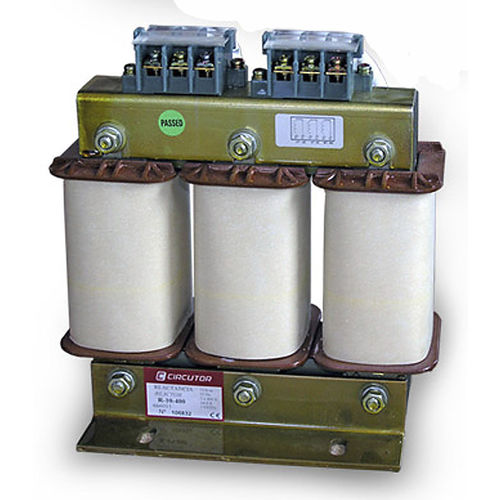

Reatância com filtro de harmônicas trifásica RX - RBX series

CIRCUTOR tem uma faixa padrão de reatores de rejeição p = 7 %, com uma freqüência de ressonância de 189 Hz para redes de 50 Hz (ou sob demanda 227 Hz para redes de 60 Hz). Este é o valor de afinação mais frequente para evitar qualquer ressonância da 5ª harmónica e acima. O conjunto de condensadores-reactores absorve parte da corrente do 5º harmónico e actua como filtro de rejeição para frequências superiores. Em algumas instalações, são necessários outros valores de p %, por exemplo, 5,6 % (210 Hz), 6 % (204 Hz), 14 % (134 Hz), etc. A CIRCUTOR pode construir reactores a pedido, que serão adaptados a qualquer potência, p %, tensão e frequência. Os reatores de baixa potência, tipo R, são construídos com placas com baixas perdas e são enrolados com um condutor de cobre. A conexão é feita com os terminais adequados. No caso de potências superiores, são utilizados reatores RB, com núcleo de placa magnética e múltiplos núcleos de aço, que oferecem excelentes características e baixo índice de perda. São utilizadas bobinas de banda de alumínio (ou banda de cobre, sob demanda) e as conexões de entrada e saída passam por uma placa. Os reatores tipo R e RB possuem vedação de verniz a vácuo para aumentar o isolamento, proporcionando maior resistência mecânica e reduzir o nível de ruído.
