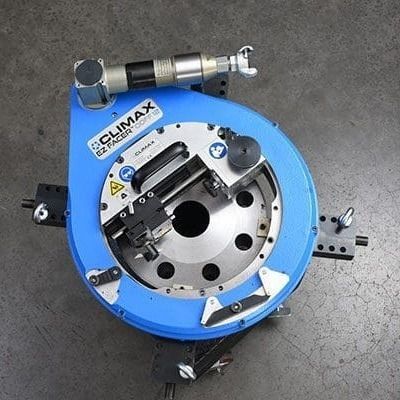

Faceadora portátil EZ FACER™ ODFF12

com fixação externapneumática

Visão geral do produto
A CLIMAX EZ-FACER™ ODFF12 é uma aplainadora de flanges com montagem no diâmetro externo (OD) projetada para usinagem de precisão in situ de flanges de face plana. Movida por ar comprimido e portátil, resurfaca faces de flanges, ranhuras e chanfros sem a necessidade de desmontar tubulações ou equipamentos pesados. A montagem OD assegura alinhamento estável para operações críticas em campo.

Durabilidade e aplicações
Com construção modular e robusta, a ODFF12 foi concebida para ambientes de campo exigentes. É indicada para manutenção, paradas e reparos onde é necessário reduzir o tempo de inatividade e manter tolerâncias apertadas de usinagem.

Vantagens do produto

• Design portátil com montagem OD para usinagem in situ sem remoção do equipamento.
• Acionamento pneumático e controles remotos que permitem operação mãos-livres e maior segurança no local.
• Montagem modular dos pés do mandril para fixação rápida, flexível e alinhamento repetível.
• Unidade de controlo pneumática integrada (PCU) com ajuste de velocidade e avanço para controlo do processo.
• Fornecida em caixa metálica de proteção com guia de referência rápida para implantação simplificada.

Principais características

• Planicidade alcançável: 0,006" (0,152 mm); acabamentos de superfície até 125 Ra (intervalo: 125–500 Ra).
• Capacidades de usinagem: aplainamento, ranhuramento e chanframento em várias formas de flange e materiais.
• Taxa de avanço ajustável (tabela: 0–0,033"/rev; referência produto: 0–0,032") para controlo radial e axial preciso.
• Transmissão: correia Micro V com redução 5,4:1; velocidade do braço giratório 5–40 rpm.
• Requisitos pneumáticos: ≈1,3 hp (1 kW); tipicamente 90 psi @ 75 CFM / 620 kPa @ 2,1 m3/min.

Configuração e operação

• Determinar a faixa de fixação e montar os pés de fixação adequados.
• Fixar a unidade no OD da flange e nivelar/centrar o RDU.
• Instalar o motor e o conjunto deslizante da ferramenta.
• Configurar a PCU, definir avanço para zero e abrir gradualmente o regulador de velocidade; acionar a válvula manual.
• Ajustar avanço e velocidade de rotação para obter o acabamento requerido.
• Utilizar o paragem de emergência soltando a alavanca da válvula, se necessário.

Certificação e conformidade

• Em conformidade com a Diretiva de Máquinas 2006/42/CE.
• ISO 9001:2015 – conformidade com o sistema de gestão da qualidade.
• Atende aos requisitos de acabamento superficial ASME, API e ANSI.

Aplicações

• Resurfacing de flanges danificados ou corroídos.
• Usinagem de ranhuras ou chanfros em flanges planos.
• Preparação de superfícies de vedação durante manutenção ou paragens.
• Usinagem in situ sem remoção de equipamento para reduzir tempo de inatividade.

Indústrias

• Petróleo & gás
• Petroquímica & refinarias
• Construção naval & offshore
• Geração de energia
• Tratamento de água & serviços públicos
• Mineração & indústrias pesadas
• Aeroespacial & defesa (sistemas de tubulação em terra)

Especificações (tabela)
MODELO: ODFF12
Número de peça: 106283
Faixa de montagem: 3–12,5" / 76,2–317,5 mm
Faixa de diâmetro de face: 4–12" / 101,6–304,8 mm
Curso radial do porta-ferramentas: 4,4" / 111,8 mm
Curso axial da cabeça da ferramenta: 2,5" / 63,5 mm
Taxa de avanço: 0–0,033"/rev / 0–0,838 mm/rev (ajustável)
Tipo de transmissão: correia Micro V
Redução: 5,4:1
Velocidade do braço giratório: 5–40 rpm
Requisitos pneumáticos: 1,3 hp (1 kW) — 90 psi @ 75 CFM / 620 kPa @ 2,1 m3/min
Peso máquina: 133,2 lb / 60,4 kg
Peso envio: 250 lb / 113,4 kg
Dimensões da caixa: 36,2 x 28,5 x 16" / 920 x 724 x 406 mm
Código HS: 8461.9

Características / especificações técnicas

• Modelo: ODFF12
• Número de peça: 106283
• Faixa de montagem: 3–12,5" (76,2–317,5 mm)
• Faixa diâmetro de face: 4–12" (101,6–304,8 mm)
• Curso radial: 4,4" (111,8 mm)
• Curso axial: 2,5" (63,5 mm)
• Taxa de avanço: 0–0,033"/rev (0–0,838 mm/rev)
• Transmissão: correia Micro V, redução 5,4:1
• Velocidade: 5–40 rpm
• Entrada pneumática: ≈1 kW (1,3 hp); 90 psi @ 75 CFM / 620 kPa @ 2,1 m3/min
• Peso máquina: 60,4 kg; Peso envio: 113,4 kg
• Dimensões caixa (C×L×A): 920 × 724 × 406 mm
• Código HS: 8461.9
