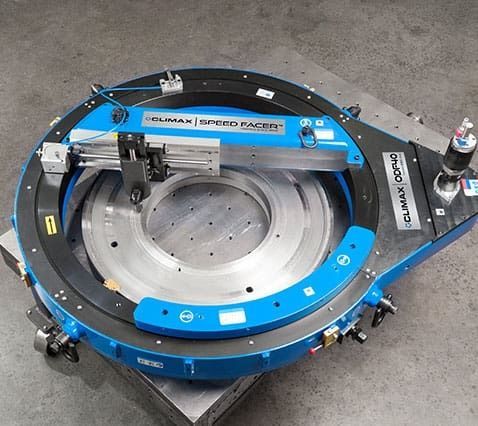

Faceadora portátil SPEED FACER™ ODF30 – ODF120

com fixação externahidráulicapneumática

Visão geral
A CLIMAX SPEED FACER™ ODF30 – ODF120 é uma máquina de acabamento de faces de flange com montagem externa (OD) de alto desempenho, projetada para trabalhos em campo que exigem segurança, rapidez e precisão. O controlo remoto do avanço e o sistema de avanço automático permitem usinagem verdadeira sem intervenção manual, mantendo os operadores afastados das partes em movimento e melhorando a consistência e a produtividade.

Principais características

• Implementação rápida com dedos de ajuste personalizados e pés de nivelamento para simplificar o alinhamento — da caixa ao corte em 15 minutos ou menos.
• Velocidades de avanço infinitamente variáveis e cabeça de ferramenta totalmente rotativa com ferramentas que giram 360° para flexibilidade em cortes, acabamentos de superfície e altas taxas de remoção de metal.
• Controlo remoto do avanço e avanço automático para operação sem intervenção manual e maior segurança do operador.

Vantagens do produto

• Desempenho de usinagem potente e preciso: Opção de motor pneumático até 3 hp; redução de transmissão otimizada para ferramentas de metal duro ou HSS; taxas de avanço 0,001–0,032 in/rev (0,025–0,813 mm/rev); múltiplos trippers de avanço para alimentações agressivas.
• Versatilidade e facilidade de uso: Dez modelos cobrem diâmetros de flange até 120,5" (3060 mm); cabeça e ponta da ferramenta giram 360° independentemente para chanfros, ranhuras para O-ring, ombros quadrados e superfícies anguladas; opção de fixação traseira; trippers de alimentação removíveis; motor pneumático reversível; dedos de configuração e pés de nivelamento para alinhamento rápido; porta-ferramenta aceita até 0,75" (19,1 mm); ferramentas de corte disponíveis a pedido; caixa personalizada para transporte.
• Segurança: Avanço automático para manter os operadores afastados de peças móveis; proteção de rolamentos para evitar entrada de cavacos; interbloqueio de segurança de baixa pressão para impedir reinícios involuntários; botão de emergência; certificado CE.

Especificações (tabela)
Modelo | Faixa de montagem | Faixa com extensão dos pés | Faixa diâmetro de enfrentamento | Opção de motor
ODF30 | 19.2 – 30.5" / 488 – 775 mm | 9.2 – 30.5" / 234 – 775 mm | 0 – 30.5" / 0 – 775 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF40 | 29.2 – 40.5" / 742 – 1029 mm | 19.2 – 40.5" / 488 – 1029 mm | 0 – 40.5" / 0 – 1029 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF50 | 39.2 – 50.5" / 996 – 1283 mm | 29.2 – 50.5" / 742 – 1283 mm | 0 – 50.5" / 0 – 1283 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF60 | 49.2 – 60.5" / 1250 – 1537 mm | 39.2 – 60.5" / 996 – 1537 mm | 0 – 60.5" / 0 – 1537 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF70 | 59.2 – 70.5" / 1512 – 1791 mm | 49.2 – 70.5" / 1250 – 1791 mm | 0 – 70.5" / 0 – 1791 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF80 | 69.2 – 80.5" / 1757 – 2044 mm | 59.2 – 80.5" / 1503 – 2044 mm | 0 – 80.5" / 0 – 2044 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF90 | 79.2 – 90.5" / 2011 – 2298 mm | 69.2 – 90.5" / 1757 – 2298 mm | 0 – 90.5" / 0 – 2298 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF100 | 89.2 – 100.5" / 2265 – 2552 mm | 79.2 – 100.5" / 2011 – 2552 mm | 0 – 100.5" / 0 – 2552 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF110 | 99.2 – 110.5" / 2519 – 2806 mm | 89.2 – 110.5" / 2265 – 2806 mm | 0 – 110.5" / 0 – 2806 mm | Pneumático ou Hidráulico – Transmissão por correia
ODF120 | 109.2 – 120.5" / 2773 – 3060 mm | 99.2 – 120.5" / 2519 – 3060 mm | 0 – 120.5" / 0 – 3060 mm | Pneumático ou Hidráulico – Transmissão por correia

Especificações técnicas

• Série: SPEED FACER™ (ODF30 a ODF120).
• Modelos: ODF30, ODF40, ODF50, ODF60, ODF70, ODF80, ODF90, ODF100, ODF110, ODF120.
• Capacidade de diâmetro de enfrentamento: conforme o modelo, de 0–30,5" / 775 mm até 0–120,5" / 3060 mm.
• Opções de motor: pneumático ou hidráulico; transmissão por correia; motor pneumático até ~3 hp disponível.
• Avanço: variável 0,001–0,032 in/rev (0,025–0,813 mm/rev); múltiplos trippers.
• Ferramentas: porta-ferramenta para até 0,75" (19,1 mm); compatível com metal duro ou HSS.
• Cabeça e ferramenta: rotação independente de 360° para chanframentos, ranhuras, ombros e superfícies anguladas.
• Segurança: avanço automático, proteção de rolamentos, interbloqueio de baixa pressão, botão de emergência; certificado CE.
• Instalação rápida: dedos de ajuste e pés de nivelamento; embalagem preparada para transporte disponível.
