Faceadora portátil EZ FACER™ ODFF24

com fixação externade ranhurarpneumática

Visão geral

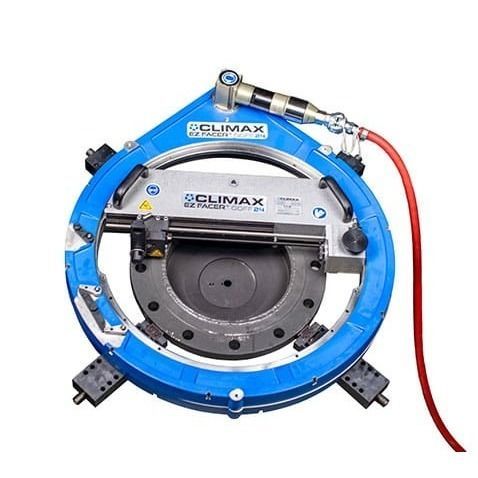

A CLIMAX EZ-FACER™ ODFF24 montagem externa (OD) é uma fresadora de flanges portátil acionada pneumaticamente, projetada para usinagem de precisão in loco de flanges com face plana. Ideal para resurfacamento, ranhuramento e chanfro sem desmontar tubulações ou sistemas de processo pesados. A montagem OD assegura alinhamento estável em operações de manutenção críticas.

Vantagens do produto

• Usinagem de precisão: planicidade até 0,006 in (0,152 mm) e acabamento superficial até 125 Ra (intervalo 125–500 Ra) para resultados repetíveis.
• Operações versáteis: faceamento, ranhuramento e chanfro em diversos tipos de flanges e materiais.
• Potência e controlo: unidade de controlo pneumática (PCU) integrada com ajuste de velocidade e avanço; avanço ajustável 0–0,033 in/rev para controlo radial e axial fino.
• Montagem rápida: suporte de mandril modular para fixação flexível e implantação rápida.
• Segurança do operador: acionamento pneumático, operação mãos-livres possível e comandos remotos com botão de parada de emergência.

Instalação e operação

• Fornecida em caixa metálica protetora personalizada com guia de referência rápida de uma página.
• Determinar intervalo de aperto e fixar pés de aperto.
• Montar na peça de trabalho e nivelar/centrar o RDU.
• Instalar motor e conjunto deslizante.
• Configurar a PCU e ajustar o avanço para zero antes da usinagem.
• Abrir o regulador de velocidade gradualmente e acionar a válvula manual; ajustar avanço e rotação para o acabamento desejado.
• Utilizar a parada de emergência libertando a alavanca da válvula.

Certificação e conformidade

• Conforme Directiva de Máquinas 2006/42/CE.
• ISO 9001:2015 – sistema de gestão da qualidade.
• Atende normas ASME, API e ANSI de acabamento superficial.

Aplicações

• Resurfacing de flanges danificados ou corroídos.
• Usinagem de ranhuras e chanfros em flanges planas.
• Preparação de superfícies de vedação durante manutenção ou paradas.
• Usinagem in situ sem retirada de equipamentos.

Setores-alvo

• Petróleo e gás
• Petroquímica e refinarias
• Construção naval e offshore
• Geração de energia
• Tratamento de água e serviços públicos
• Mineração e indústrias pesadas
• Aeroespacial e defesa (sistemas de tubulação em terra)

Especificações
MODELO: ODFF24
Número de peça: 106284
Faixa de montagem: 9,7–24,5 in / 246–622 mm
Faixa de diâmetro de face: 0–24 in / 0–609,6 mm
Curso radial do trilho da ferramenta: 12,8 in / 324,9 mm
Curso axial da cabeça da ferramenta: 2,5 in / 63,5 mm
Taxa de avanço: 0–0,033 in/rev / 0–0,838 mm/rev

SISTEMA DE TRANSMISSÃO E ROTAÇÃO
Tipo de transmissão: correia Micro V
Redução de engrenagem: 9,0:1
Faixa de velocidade do braço giratório: 5–30 rpm
Requisitos de alimentação pneumática: 1,3 hp (1 kW); 90 psi a 57 CFM / 620 kPa a 1,6 m3/min

PESOS E DIMENSÕES
Peso máquina: 237 lbs / 60,4 kg
Peso de envio: 410 lbs / 186 kg
Dimensões da caixa: 47.24 x 40.6 x 16 in / 1200 x 1032 x 406 mm
HS Code: 8461.9

Especificações técnicas

• Modelo: ODFF24
• Número de peça: 106284
• Faixa de montagem: 9,7–24,5 in (246–622 mm)
• Diâmetro de face usinável: 0–24 in (0–609,6 mm)
• Curso radial da ferramenta: 12,8 in (324,9 mm)
• Curso axial da cabeça: 2,5 in (63,5 mm)
• Taxa de avanço: 0–0,033 in/rev (0–0,838 mm/rev)
• Transmissão: correia Micro V
• Redução: 9,0:1
• Velocidade do braço: 5–30 rpm
• Alimentação pneumática: 1,3 hp (1 kW); 90 psi a 57 CFM (620 kPa a 1,6 m3/min)
• Peso máquina: 237 lbs (60,4 kg)
• Peso envio: 410 lbs (186 kg)
• Dimensões da caixa: 1200 x 1032 x 406 mm
