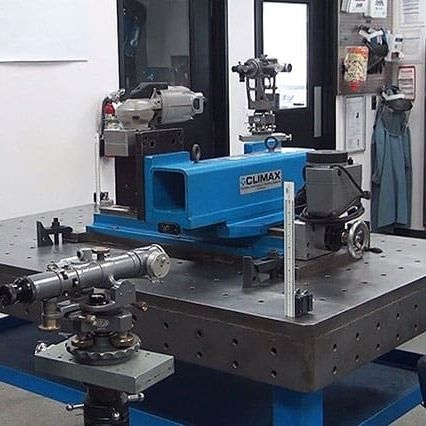

Fresadora de 3 eixos PM4200

verticalde precisãoportátil

Visão geral
A CLIMAX PM4200 é uma fresadora portátil de 3 eixos projetada para usinagem de precisão em campo e oficina. Possui avanço longitudinal motorizado e deslocamento transversal controlado manualmente, podendo ser fixada diretamente à peça ou montada em uma estrutura de suporte para reparos no local, fabricação e usinagem de componentes de grande porte.

Capacidades principais

• Fresadora portátil 3 eixos para uso em campo e oficina
• Avanço longitudinal motorizado; controle manual do deslocamento transversal
• Fixação direta à peça ou montagem em estrutura de suporte
• Opções de curso do eixo X: 20, 49 ou 78 polegadas

Vantagens do produto

• Projeto de precisão: guias em rabo de andorinha usinadas e cunhas ajustáveis para movimento suave; engrenagens e acionamentos lubrificados permanentemente e vedados para operação em qualquer posição.
• Opções de potência: acionamentos de fuso elétricos, pneumáticos ou hidráulicos; opções de avanço manual, elétrico e pneumático.
• Variantes de fuso: fuso padrão 3/4" Weldon; fuso HSK 40A opcional e placa giratória HSK para ângulos de 360°; haste estendida disponível para HSK.
• Instalação flexível: o movimento transversal permite montar o fuso em qualquer lado da cama; projetada para fixação rápida à peça ou à estrutura de suporte próxima.
• Opções de cama: camas disponíveis em 20, 49 e 78 polegadas; sub‑placas opcionais para maior rigidez.

Aplicações

• Fresamento de peças grandes e volumosas diretamente na peça
• Soldagem e re‑usinagem de peças desgastadas em máquinas de produção (ex.: prensas)
• Usinagem de suportes de motor, bases de bomba e outros componentes em locais de difícil acesso

Especificações

• Curso máx. eixo X: 20, 49 ou 78 pol. (508,0; 1244,6; 1981,2 mm)
• Curso máx. eixo Y: 8 / 12 pol. (203,2 mm com Weldon; 304,8 mm com HSK)
• Curso vertical máx.: 3/4 pol. (76,2 mm com fuso Weldon; 101,6 mm com HSK)
• Tamanho do fuso: 3/4" (19,1 mm) Weldon; HSK 40A opcional
• Opções de alimentação do fuso: Elétrico, Pneumático, Hidráulico
• Opções de avanço: Manual, Elétrico (0–20 IPM variável com avanço rápido por botão), Pneumático
• Camas disponíveis: 20, 49, 78 pol.
• Acessórios opcionais: cabeça HSK, placa giratória HSK (360°), sub‑placas, haste estendida
