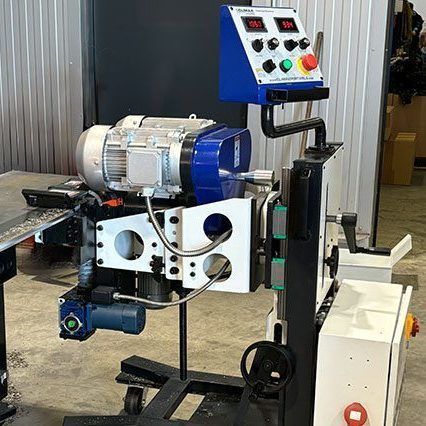

Máquina contornadora EM60

Descrição
A fresadora automática de bordas de chapa CLIMAX EM60 executa fresagem a frio com elevada precisão para gerar superfícies não oxidadas adequadas à preparação de soldas. A fresa de precisão proporciona acabamento consistente e de alta qualidade. A cabeça de fresagem roda 180° e a unidade desloca-se em ambas as direções ao longo da chapa, permitindo biselar ambos os lados sem reposicionar a peça.

Aplicações
Amplamente utilizada em máquinas de engenharia, estruturas de aço, vasos de pressão, construção naval e indústria aeroespacial.

Vantagens do produto

• Biselado preciso 0–60° para preparações em V, Y, K e X.
• Fresagem a frio que produz uma superfície limpa e sem oxidação conforme exigências de soldagem.
• Acabamento superficial de alta qualidade pela fresa de precisão.
• Processa múltiplos materiais: aços, ligas especiais, alumínio e cobre.
• Alimentação automática até 1500 mm/min para operação constante com mínima intervenção.
• Controlo em tempo real das velocidades de avanço e corte exibido no ecrã da máquina.
• Ajuste fácil 0–60° com régua angular integrada para configuração rápida e repetível.
• Ajuste rápido de altura manual para alinhar diferentes espessuras de chapa.
• Sistema de aperto elétrico para fixar a unidade na chapa durante a fresagem.
• Cabeça de fresagem de alta velocidade com pastilhas substituíveis (8 pastilhas fornecidas).
• Design reversível com rotação de 180° para trabalhar ambos os lados sem reposicionar a chapa.
• Deslocamento bidirecional ao longo da chapa para reduzir tempos de ajuste e suportar biséis V, Y, X e K.
• Rodízios metálicos giratórios e rodas resistentes ao calor para posicionamento e deslocamento estáveis.
• Motor elétrico disponível em 400 V ou 480 V para ambientes industriais.
• Pacote pronto a usar incluindo cabeça de fresagem com 8 pastilhas, kit de ferramentas, rodas metálicas, documentação e caixa de transporte em madeira.
• Opcional: caixa de transporte com rampa (ref. EM60RB) para facilitar carga/descarga e proteger durante transporte/armazenamento.

Especificações (tabela)
DESCRIÇÃO | ELÉTRICO 400 V | ELÉTRICO 480 V
Número de peça | EM60400 | EM60480
Faixa de placas bloqueadas | 0,236 – 3,150" / 6 – 80 mm | 0,236 – 3,150" / 6 – 80 mm
Largura máx. do bisel | 1,77" / 45 mm | 1,77" / 45 mm
Largura mínima da chapa | 7,87" / 200 mm | 7,87" / 200 mm
Ângulo do bisel | 0 – 60° | 0 – 60°
Velocidade em vazio | 525 – 1050 rpm | 525 – 1050 rpm
Torque | 35 Nm | 35 Nm
Velocidade de avanço | 0–59 ft/min / 0–1500 mm/min | 0–59 ft/min / 0–1500 mm/min
Temp. máx. de operação | 55°C | 55°C
Radiação acústica máx. | 75 dB | 75 dB
Potência do motor | 6 kW | 6 kW
Tensão | 400 V trifásico | 400 V trifásico
Frequência | 50 / 60 Hz | 50 / 60 Hz
Peso líquido | 773 lbs / 351 kg | 773 lbs / 351 kg
Dimensões embalagem (caixa padrão) | 49,2 x 31 x 58,3" / 1.250 x 800 x 1.480 mm | 49,2 x 31 x 58,3" / 1.250 x 800 x 1.480 mm
Peso embalagem (padrão) | 1.137 lbs / 516 kg | 1.137 lbs / 516 kg
Dimensões embalagem (com rampa) | 53 x 44 x 68" / 1.350 x 1.130 x 1.720 mm | 53 x 44 x 68" / 1.350 x 1.130 x 1.720 mm
Peso embalagem (com rampa) | 1.137 lbs / 516 kg | 1.137 lbs / 516 kg

Características / especificações técnicas

• Número de peça: EM60400 (400V) ou EM60480 (480V)
• Faixa de espessura de chapa: 6 – 80 mm (0,236 – 3.150")
• Largura máx. do bisel: 45 mm (1,77")
• Largura mínima da chapa: 200 mm (7,87")
• Ângulo do bisel: 0 – 60°
• Velocidade em vazio: 525 – 1050 rpm
• Torque: 35 Nm
• Avanço: 0 – 1500 mm/min (0–59 ft/min)
• Temp. máx. de operação: 55°C
• Radiação acústica máx.: 75 dB
• Potência do motor: 6 kW
• Tensão: 400 V trifásico (opção 480 V)
• Frequência: 50 / 60 Hz
• Peso líquido: 351 kg (773 lbs)
• Embalagem padrão: 1.250 x 800 x 1.480 mm / 516 kg
• Embalagem com rampa: 1.350 x 1.130 x 1.720 mm / 516 kg
• Cabeçote reversível 180° com pastilhas substituíveis (8 fornecidas)
• Sistema de aperto elétrico integrado
• Rodízios metálicos giratórios e rodas resistentes ao calor
• Acessórios incluídos: kit de ferramentas, rodas metálicas, documentação, caixa de transporte em madeira (opção EM60RB)
