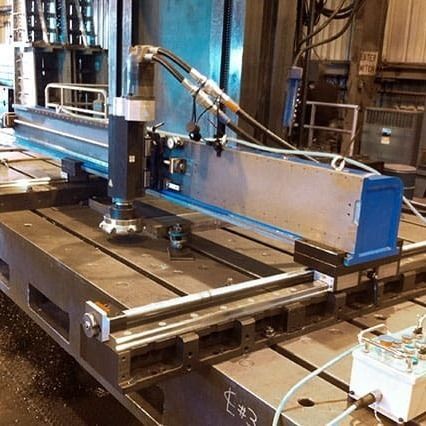

Fresadora de 3 eixos LM6200

tipo pórticoindustrialpara usinagem pesada

Visão geral
A CLIMAX LM6200 é a fresadora portátil de pórtico mais potente da CLIMAX, projetada para precisão, rigidez e flexibilidade de configuração em usinagem de grande porte no local. A bancada modular expande de 48 a 192 in (1219,2–4876,8 mm) e fornece 32 a 152 in (812,8–4470,4 mm) de curso preciso; opções de bancada maciça aumentam a rigidez.

Principais características

• Projeto de bancada modular: combinar seções mais curtas para adaptar-se ao espaço de trabalho mantendo a rigidez; chapas de conexão e fixadores otimizados para configurações estendidas.
• Opções de fuso potentes: suporta cabeçotes de corte até 10 in (254,0 mm); unidade hidráulica 25 Hp (18,6 kW) opcional.
• Configurações flexíveis: conversível entre fresagem linear e de pórtico; trilhos podem ser divididos para montagem em pórtico; alimentações elétricas montáveis em X, Y ou Z.
• Cabeçote de fresagem giratório 360° e placa giratória opcional; conjunto de deslize do eixo Z opcional para fresagem lateral e percursos estendidos.
• Tecnologia de trilhos de baixa fricção: trilhos de precisão com lubrificação avançada e fusos de esferas para deslocamento suave sem deslizamentos.
• Aplicações: fresagem, furação e mandrilamento em orientações horizontal, vertical ou invertida.

Vantagens do produto

• Design modular e rígido: geometria da bancada modular e conexões reforçadas que asseguram alta rigidez em comprimentos estendidos.
• Usinagem potente e precisa: fuso de alta capacidade e opção de unidade hidráulica permitem cortes agressivos com alta repetibilidade.
• Operação flexível: reconfiguração rápida entre modos linear e de pórtico; múltiplas opções de montagem de alimentação e rotação de cabeçote 360°.
• Menor manutenção: trilhos de baixa fricção e fusos de esferas de precisão minimizam desgaste e necessidades de serviço.

Especificações
Curso X máx. — 176″ / 4470,4 mm
Curso Y máx. — 106″ / 2692,4 mm
Curso vertical máx. — 8″ / 203,2 mm
Tamanho do fuso — 4 – 10″ / 101,6 – 254,0 mm
Opção de alimentação — Hidráulica

Especificações técnicas

• Modelo: LM6200
• Marca: CLIMAX
• Expansão da bancada: 48 a 192 in (1219,2 a 4876,8 mm)
• Curso disponível: 32 a 152 in (812,8 a 4470,4 mm)
• Opção de unidade hidráulica: 25 Hp (18,6 kW)
• Acessórios opcionais: placa giratória; conjunto de deslize do eixo Z
• Sistema de trilhos: trilhos de baixa fricção com lubrificação avançada
• Transmissão: fusos de esferas de precisão nos eixos X, Y e Z
• Operações: fresagem, furação, mandrilamento; configurações linear ou de pórtico
