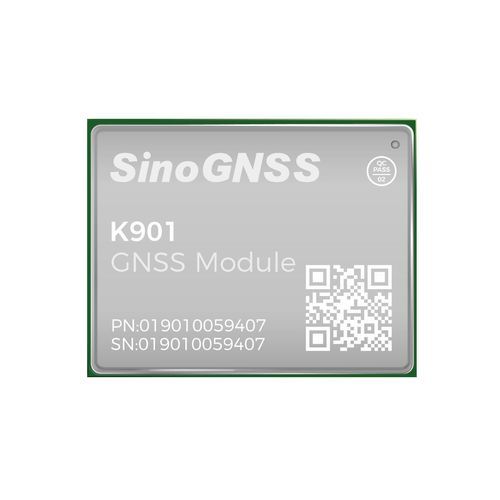

Módulo GNSS GPS K901

GLONASSQZSSGALILEO

O K901 integra o avançado chip QC7820 SoC para oferecer precisão GNSS líder do sector com suporte de constelação total. Possui um pacote SMT compacto, consumo de energia ultrabaixo e várias tecnologias anti-interferência, tornando-o adequado para aplicações com restrições de espaço e energia, como IoT e UAVs. Caraterísticas principais

• Suporta GPS, BDS-2, BDS-3, GLONASS, GALILEO, NAVIC, QZSS e SBAS
• RF & BB integrado de alta precisão GNSS SoC (QC7820)
• Nova estrutura de CPU dual-core
• Tamanho pequeno e baixo consumo de energia
• Suporta serviços PPP-B2b e PPP-HAS

Desempenho

• Rastreamento de sinal: GPS: L1C/A, L2P, L2C, L5, L1C; BDS-2: B1I, B2I, B3I; BDS-3: B1I, B3I, B1C, B2a, B2b; GLONASS: G1, G2, G3*; Galileo: E1, E5b, E5a, E5 AltBoC*, E6c*; QZSS: L1C/A, L2C, L5, L1C; SBAS: L1C/A; NAVIC: L5
• Início a frio: < 20 s (Adicionando módulo de captura de aceleração)
• Início a quente (com RTC): < 10 s (Típico)
• Reaquisição de Sinal: < 1 s
• Tempo de Inicialização do RTK: < 5 s (D < 10 km)
• Confiabilidade de Inicialização: > 99.9 %
• Exatidão da velocidade: ≤ 0.02 m/s
• Precisão de tempo: 20 ns
• Tempo de convergência PPP: < 15 min
• Pós-processamento: 2.5 mm + 1 ppm Horizontal; 5 mm + 1 ppm Vertical
• Single Baseline RTK: 8 mm + 1 ppm Horizontal; 15 mm + 1 ppm Vertical
• DGPS: < 0.4 m RMS
• SBAS: 1 m 3D RMS
• Standalone: 1.5 m Horizontal; 3 m Vertical
• PPP: 0.1 m Horizontal; 0.2 m Vertical

Físico

• Tamanho (L × C × A): 12,2 mm × 16 mm × 2,5 mm
• Peso: 1,0 g
• Interface de hardware: LGA 24 pinos
• Consumo de energia: 0,35 W
• Tensão de entrada: +3.3 V ± 5% DC
• Temperatura de trabalho: -40 °C a +85 °C
• Temperatura de armazenamento: -55 °C a +125 °C
• LNA Power (External): +3.3 V ~ +5 V ± 5% VDC @ 0-100 mA
• Ganho do LNA: 20 ~ 35 dB (Sugerido)
• Correspondência de impedância: 50 Ω

Comunicações

• UART: 3
• PPS: 1
• EVENT: 1
• I2C: 1
• E/S de dados de correção: RTCM 2.X, 3.X
• Saída de dados de posição: ASCII (NMEA-0183): GGA, GSA, GSV, RMC, HDT, VHD, ZDA, VTG, GST, GLL; Binário: ComNav Binary
• Taxa de saída de posição: 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz*, 50 Hz* (itens marcados com * suportados por firmware específico)

Caraterísticas / Especificações técnicas

• Fabricante: ComNav Technology Ltd.
• Modelo: K901
• SoC: QC7820 (next-gen RF & BB integrado GNSS SoC)
• CPU: Arquitetura dual-core
• Tecnologias anti-interferência: sistema adaptativo interno com receção de banda larga, supressão de banda estreita e rejeição de ondas contínuas
• Integração: pacote SMT economizador de espaço com compatibilidade total de pinos para design-in simplificado
