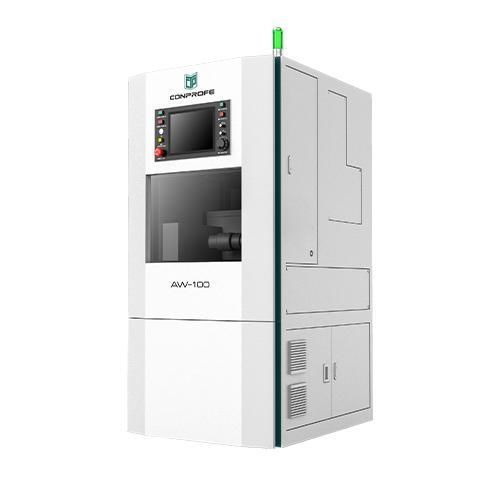

Centro de usinagem CNC de 5 eixos AW-100verticalpara vidropara cerâmica
Guardar nos favoritos
Comparar
Características
- Número de eixos
- de 5 eixos
- Orientação do eixo-árvore
- vertical
- Material usinado
- para liga de alumínio, para cerâmica, para vidro
- Número de ferramentas
- 40 ferramentas, 20 ferramentas
- Aplicações
- para aplicações médicas
- Outras características
- compacto, de alta precisão, de alta rigidez, com trocador automático de ferramentas
- Curso X
340 mm
(13,39 in)- Curso Y
150 mm
(5,91 in)- Curso Z
120 mm
(4,72 in)- Velocidade de rotação
28.000 rpm, 40.000 rpm
(175.929 rad.min-1, 251.327 rad.min-1)- Potência
4 kW
(5,44 hp)- Velocidade de avanço no eixo X
12 m/min
- Velocidade de avanço no eixo Y
12 m/min
- Velocidade de avanço no eixo Z
12 m/min
- Capacidade máx. da mesa
5 kg
(11 lb)- Precisão de posicionamento
0,005 mm
(0,0002 in)- Repetibilidade
0,003 mm
(0,00012 in)
Descrição
Visão geral
Destaques do produto
Casos de aplicação
Parâmetros técnicos
- Centro de usinagem vertical 5 eixos, leve, projetado para ocupação reduzida
- Cama em ferro fundido cinzento para rigidez e amortecimento de vibrações
- Peso: 890 kg
- Design compacto adequado para linhas de produção de componentes médicos
Destaques do produto
- Magazine de ferramentas tipo carrossel horizontal com capacidade de 20/40 ferramentas (40T opcional)
- Troca direta de ferramenta no fuso para reduzir tempos de troca
- Redutor de precisão sem folga desenvolvido internamente
- Repetibilidade ≤ 8''
- Classificação de proteção IP67 em componentes críticos
- Sistema de arrefecimento rápido do fluido para estabilidade da precisão de usinagem
Casos de aplicação
- Usinagem de alta precisão de materiais frágeis e de difícil usinagem utilizados na fabricação médica
- Adequado para peças em liga de alumínio, componentes de vidro-cerâmica, peças dentárias e ortopédicas
- Ideal para pequenos lotes médicos de alto valor que exigem tolerâncias apertadas
Parâmetros técnicos
- Modelo: AW-100
- Percursos Eixos X/Y/Z: 340 x 150 x 120 mm
- Dimensão da mesa: Φ100 mm
- Carga máxima da mesa: 5 kg
- Diâmetro do fuso: Φ80 mm
- Vel. máx. do fuso (curto prazo): 40.000 rpm
- Vel. máx. do fuso (longo prazo): 28.000 rpm
- Potência do motor: 4 kW
- Velocidade rápida X/Y/Z: 12/12/12 m/min
- Velocidade rápida A/B: 60/40 rpm
- Precisão de posicionamento X/Y/Z: 0,005 mm
- Repetibilidade X/Y/Z: 0,003 mm
- Precisão de posicionamento A/B: ≤40''
- Repetibilidade A/B: ≤8''
- Tipo de magazine: carrossel horizontal
- Capacidade de ferramentas: 20/40 (opcional)
- Classificação de proteção: IP67
Catálogos
Não estão disponíveis catálogos para este produto.
