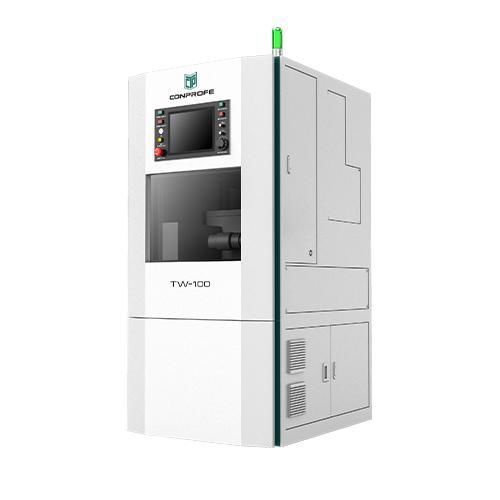

Centro de usinagem CNC de 5 eixos TW-100

verticalpara vidropara cerâmica

Nome do produto
Centro de usinagem vertical 5 eixos leve TW-100

Visão geral

• Centro de usinagem vertical 5 eixos projetado para usinagem de precisão de componentes médicos
• Cama em ferro fundido cinzento
• Alta rigidez e amortecimento de vibrações para precisão de usinagem estável
• Projeto compacto para integração em linhas de produção médicas
• Massa: 890 kg

Destaques do produto

• Carregador de ferramentas tipo carrossel horizontal para reduzir tempos de troca
• Troca direta de ferramenta no fuso
• Capacidade de ferramentas até 40 ferramentas (20/40 opcional)
• Redutor de precisão sem folga desenvolvido internamente
• Repetibilidade ≤ 8″
• Grau de proteção IP67 para ambientes sensíveis
• Sistema de arrefecimento rápido para estabilizar a temperatura de usinagem
• Redução rápida da temperatura do fluido de corte para manter a precisão em ciclos longos

Casos de aplicação
Indicado para usinagem de alta precisão e alta eficiência de materiais duros-frágeis e metais de difícil usinagem utilizados na fabricação médica, incluindo ligas de alumínio e vidro-cerâmico. Peças típicas: implantes ortopédicos, componentes dentários, instrumentos microcirúrgicos.

Especificações

• Item: TW-100
• Deslocamento Eixos X/Y/Z: 340x150x120 mm
• Dimensões da mesa: 140x150 mm
• Carga máx. da mesa: 5 kg
• Diâmetro do fuso: Φ80 mm
• Velocidade máx. do fuso (curto prazo): 40.000 rpm
• Velocidade máx. do fuso (longo prazo): 28.000 rpm
• Potência do motor: 4 kW
• Velocidade rápida X/Y/Z: 12/12/12 m/min
• Velocidade rápida A/B: 60/40 rpm
• Precisão de posicionamento X/Y/Z: 0,005 mm
• Repetibilidade X/Y/Z: 0,003 mm
• Precisão de posicionamento A/B: ≤40″
• Repetibilidade A/B: ≤8″
• Tipo de magazine de ferramentas: carrossel horizontal
• Capacidade de ferramentas: 20/40 (opcional)
