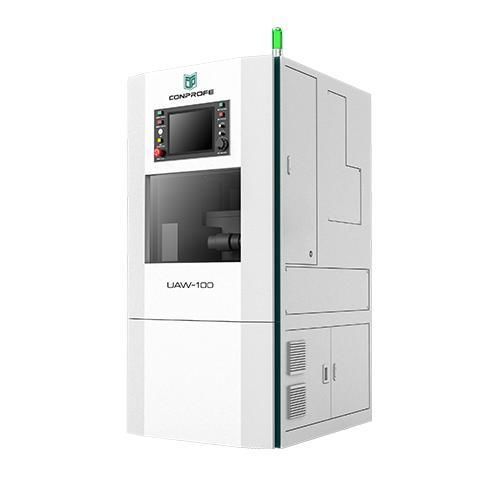

Centro de usinagem CNC de 5 eixos UAW-100

verticalpara vidropara cerâmica

Resumo

• Centro de usinagem vertical 5 eixos, padrão industrial e de baixo peso, otimizado para produção de componentes de precisão
• Base em ferro fundido cinzento para rigidez e amortecimento de vibrações
• Alta estabilidade com pegada compacta; peso da máquina: 890 kg
• Projetado para usinagem de materiais frágeis e difíceis de cortar

Destaques do produto

• Magazina de ferramentas do tipo carrossel horizontal
• Interface de fuso HSK-E25
• Capacidade de ferramentas: 10 ou 18 (opcional)
• Redutor de precisão sem folga desenvolvido internamente
• Repetibilidade ≤ 8″
• Grau de proteção IP67
• Sistema de arrefecimento rápido para redução rápida da temperatura do fluido
• Garante precisão de usinagem estável em ambientes de produção exigentes

Casos de aplicação
Adequado para usinagem de alta precisão e alta eficiência de materiais frágeis e metais difíceis de cortar no setor de fabricação médica, como componentes em liga de alumínio, peças em vitrocerâmica e componentes médicos de precisão semelhantes.

Parâmetros técnicos
Item — UAW-100 — Unidade
X/Y/Z-Axis Travel — 340x150x120 — mm
Worktable Dimension — Φ100 — mm
Max. Load of Worktable — 5 — kg
Spindle Diameter — ⌀80 — mm
Max. Spindle Speed (Short-Duration) — 40,000 — rpm
Max. Spindle Speed (Long-Duration) — 28,000 — rpm
Motor Power — 3.7 — kW
X/Y/Z-Axis Rapid Speed — 12/12/12 — m/min
A/B-Axis Rapid Speed — 60/40 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.005 — mm
X/Y/Z-Axis Repeatability — 0.003 — mm
A/B-Axis Positioning Accuracy — ≤40″ (arcsec)
A/B-Axis Repeatibility — ≤8″ (arcsec)
Tool Magazine Type — Horizontal Carousel Type — /
Tool Holding Capacity — 10/18 (Optional) — No. of Tools

Características / Especificações técnicas

• Modelo: UAW-100
• Percursos X/Y/Z: 340 x 150 x 120 mm
• Dimensão da mesa: Φ100 mm
• Carga máxima da mesa: 5 kg
• Diâmetro do fuso: ⌀80 mm
• Velocidade máxima do fuso (curto prazo): 40.000 rpm
• Velocidade máxima do fuso (longo prazo): 28.000 rpm
• Potência do motor: 3,7 kW
• Velocidade rápida X/Y/Z: 12/12/12 m/min
• Velocidade rápida A/B: 60/40 rpm
• Precisão de posicionamento X/Y/Z: 0,005 mm
• Repetibilidade X/Y/Z: 0,003 mm
• Precisão de posicionamento A/B: ≤40″ (arcsec)
• Repetibilidade A/B: ≤8″ (arcsec)
• Tipo de magazine de ferramentas: carrossel horizontal
• Capacidade de ferramentas: 10 ou 18 (opcional)
• Peso: 890 kg
