Controlador de motor CC Stepnet STL series

de passodigitalCANopen

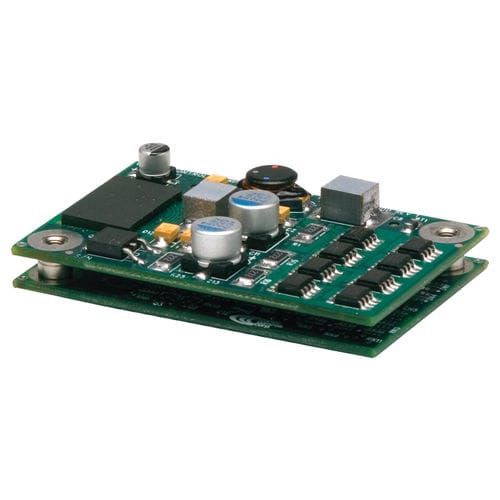

O STL Stepnet Micro Module é um acionamento de motor passo-a-passo em um pacote de montagem de placa de PC de 4 in² que combina a rede CANopen com controle 100% digital de motores passo-a-passo. A saída de potência é compatível com a maioria dos motores passo-a-passo NEMA de 17 e 23 tamanhos. O pequeno tamanho é bem adequado para instrumentação de mesa e permite que o acionamento do motor, interface, alimentação e circuitos de controle sejam combinados em uma única placa de PC. O Stepnet Micro Module também pode operar como um driver autônomo que recebe comandos de posição incremental de controladores de motores passo em formato Step/Direction ou CU/CD, assim como comandos em quadratura A/B de um codificador mestre. A relação passo/posição do motor é programável para engrenagens eletrônicas. Especificações CORRENTE CONTÍNUA 3A CORRENTE DE PAIZAÇÃO 4A VOLTAGEM DE FORNECIMENTO 20-55 VDC DIMENSÕES 64 x 41 x 16 mm ENTRADAS DIGITAIS 12 SAÍDAS DIGITAIS 4 FEEDBACK Incremental INTERFACE DE COMANDO Etapa/Direcção, PWM MEIO AMBIENTE Comercial Modos de Controlo - Indexador, Ponto a Ponto, PVT - Camming, Engrenagem - Posição, Velocidade, Torque [Modo Servo] - Posição (Microstepping) Interface de Comando - CANopen - ASCII e E/S discreta - Comandos passo-a-passo - Comando PWM velocidade/torque - Codificador mestre [Engrenagem/Camming] Comunicações - CANopen - RS-232 Comentários - Codificador Digital Quad A/B E/S - Digital - 12 entradas, 4 saídas Dimensões: mm [pol.] - 64 x 41 x16 [2,5 x 1,6 x 0,6] descrição O Stepnet Micro Module é um driver de motor passo-a-passo em um pacote de montagem de 4 em 2 pc-board que combina rede CANopen com controle 100% digital de motores passo-a-passo. A saída de potência é compatível com a maioria dos motores passo-a-passo de tamanho NEMA 17 e 23.
