Sistema de teste de fluxo PTW

para pesquisa e desenvolvimentode laboratóriopara a indústria de cosméticos

Visão geral
O Copley Powder Testing Workstation™ PTW fornece uma solução integrada para testes de fluidez e densidade aparente de pós. É configurável para executar seis métodos estabelecidos: Ângulo de repouso; Fluxo através de um orifício via cilindro e via funil; Densidade aparente via Volumetro Scott e célula de cisalhamento; e Fluxo de pós metálicos (Hall, Gustavsson, Carney). Projetado para avaliações farmacopéicas e para indústrias como farmacêutica, cosmética, alimentos e fabrico aditivo.

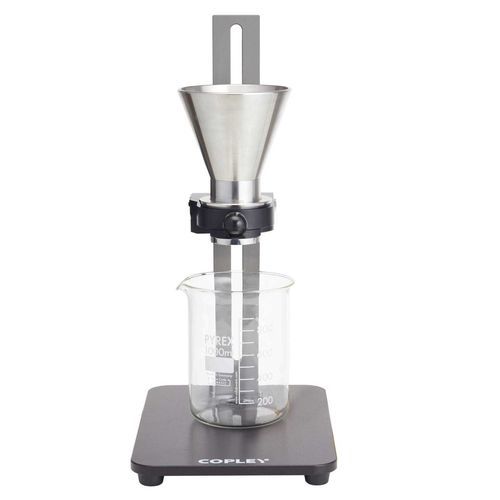

Fluxo através de um orifício via funil
Desenhado de acordo com USP <1174> e os capítulos 2.9.36 e 2.9.16 da Ph. Eur. para fluidez. O módulo utiliza um funil em aço inoxidável 316 de grau farmacêutico com bicos de troca rápida para simular descarga em silos ou equipamentos de produção semelhantes. Bicos fornecidos: 5 mm, 7 mm, 10 mm, 15 mm e 25 mm. Os testes usam um sistema de obturador simples para permitir medidas repetíveis de massa versus tempo e medições de massa fixa / tempo fixo. Acessórios opcionais de balança e temporizador estão disponíveis.

Fluxo através de um orifício via cilindro
Cada módulo de cilindro é em aço inoxidável (76 mm x 57 mm) com capacidade de 200 mL. Os módulos incluem 20 discos intercambiáveis em aço inoxidável com orifícios de precisão de 4 mm a 36 mm. Os testes de cilindro são usados para:

• Avaliações quantitativas de fluidez baseadas em massa fixa ou tempo fixo para avaliar uniformidade e consistência do fluxo de pó
• Avaliações comparativas das propriedades intrínsecas de fluxo através de um Índice de Fluidez

Ângulo de repouso
O módulo de Ângulo de repouso avalia características de atrito para prever o fluxo gravitacional. Inclui uma plataforma de ensaio circular de 100 mm de diâmetro e um aparelho medidor de altura digital para alturas de pó até 145 mm. O ângulo (θ) é calculado a partir da tangente (altura/50) com o arctan expresso em graus.

Densidade aparente via Volumetro Scott
O Volumetro Scott é fornecido para medição de densidade aparente/tassada (conforme USP e Ph. Eur.). A comparação entre densidade aparente e densidade tassada suporta o cálculo do Índice de Carr e da Razão de Hausner para orientar manuseio e armazenamento.

Fluxo de pós metálicos
Um módulo dedicado a pós metálicos suporta os métodos Hall, Gustavsson e Carney para fluidez e densidade aparente de pós metálicos, fornecendo informações relevantes para enchimento, espalhamento, compactação e outros processos de fabrico aditivo/metálico.

Acessórios e adaptadores
O PTW suporta múltiplos acessórios e opções, incluindo temporizadores, adaptadores para balanças, kit de aterramento antiestático, agitador, racks para funil e cilindro, e o Powder Testing Assistant PTA 100i para testes guiados e cálculos automatizados.

Especificações técnicas

• Métodos suportados: Ângulo de repouso; Fluxo através de orifício via cilindro; Fluxo através de orifício via funil; Densidade aparente via Volumetro Scott; Célula de cisalhamento; Fluxo de pós metálicos (Hall, Gustavsson, Carney)
• Material do funil: aço inoxidável 316 de grau farmacêutico
• Bicos do funil fornecidos: 5 mm, 7 mm, 10 mm, 15 mm, 25 mm (troca rápida)
• Dimensões do cilindro: 76 mm x 57 mm, capacidade 200 mL
• Discos do cilindro: 20 discos intercambiáveis em aço inoxidável, faixa de orifícios 4 mm–36 mm
• Acessórios opcionais: Temporizador; Adaptadores para balanças; Kit de aterramento antiestático; Adaptador de agitador; Racks de armazenamento para funil e cilindro
• Opções de balança / referências de catálogo: exemplos 1673, 1664, 1665
• Referências de catálogo / acessórios (exemplos): 1670 (PTW Stand and Shutter), 1671 (Cylinder Attachment), 1672 (Funnel Attachment), 1674 (Angle of Repose Attachment), 1676 (Stirrer Attachment), 1677 (Anti-static Grounding Kit), 1678 (Timer Attachment), 1680 (Powder Testing Assistant™ PTA 100i), 1681 (Metal Powder Testing Apparatus), 6310 (Scott Volumeter & PTW)
• Conformidade farmacopéica / normas: Ph. Eur. 2.9.36 e 2.9.16; USP <1174> (Flowability); Ph. Eur. 2.9.34 e USP <616> para densidade aparente (Volumetro Scott); ISO-3923-2, ISO 3923-1 e normas ISO/ASTM relevantes para pós metálicos (ex. ISO 3923:2018, ISO 4490:2018, ISO 13517:2020, ASTM B213-20, ASTM B417-22, ASTM B964-23, ASTM B329-20)
• Projetado para limpeza fácil e construção durável
• Compatibilidade: integra-se com Powder Testing Assistant™ PTA 100i para métodos guiados, cálculos automáticos e registo de resultados
