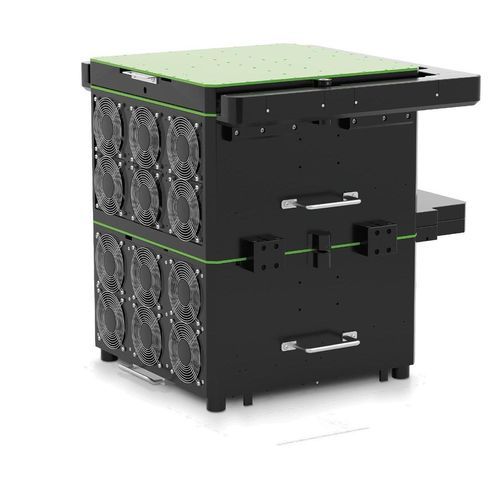

Sistema de teste de performance VIP Ultra

de impedânciade tensão de choquepara a indústria eletrônica

Visão geral
O VIP Ultra da Cosmic é um equipamento de teste automático (ATE) de nova geração para testes de alto rendimento de semicondutores de potência (Si, SiC, GaN). Projetado para integração em salas limpas, escala em paralelo de 48 estações de teste a 80 V / 250 A até 16 estações a 4 kV / 250 A, permitindo conjuntos de testes DC e de stress energético com pegada compacta e otimização do custo total de propriedade.

Principais vantagens / Motivos

• Menor custo total de propriedade para fluxos de teste de produtos de potência
• Rendimento ultra‑alto através de amplas capacidades de teste paralelo
• Pegada mínima para integração facilitada com probers e handlers

Resumo do produto
O VIP Ultra é um ATE configurável projetado para teste de semicondutores de potência, incluindo dispositivos discretos, módulos de potência e ICs driver. Integra fontes e sumidouros DC multicanais, unidades de medição por canal, I/O digitais de alta contagem com medição/fonte por pino (PPMU), medidores LCR, picoamperímetros de alta sensibilidade, TMUs e circuitos de carga programáveis para suportar testes DC e de stress energético em diversas categorias de dispositivos. Anunciado na APEC 2025 e reconhecido pela imprensa do setor.

Configurações

• VIP Ultra STD 80V
• VIP Ultra HV 1.7kV
• VIP Ultra HV 4kV

Especificações técnicas

• Número de estações de teste: STD: 48; HV 1.7kV: 32; HV 4kV: 16
• Dimensões (P × L × A): 647 mm × 638 mm × 702 mm
• Fontes DCS (DCS MP): STD: 48 canais, 80 V @ ±4 A; variante 1.7kV: 32 canais; variante 4kV: 16 canais
• Fonte de alta tensão: 80 V @ 250 A (48 estações, STD); 1,7 kV @ 250 A (32 estações); 4 kV @ 250 A (16 estações)
• Módulo de programação de carga: até 48 sink/source de alta corrente até 250 A @ 80 V + TMU e circuito de medição diferencial (variantes: 32 / 16 canais)
• Canais digitais: até 320 canais digitais (STD / 1.7kV); até 160 canais digitais (4kV)
• PPMU: até 64 PPMU (STD / 1.7kV); até 16 PPMU (4kV)
• Driver digital flutuante: STD até 48 canais (-5 V a 18 V); 1.7kV até 32; 4kV até 16
• TMU: 48 unidades de medição de tempo por estação
• Medidores LCR: 48 (STD); 32 (1.7kV); 16 (4kV)
• Picoamperímetro: até 48 / 32 / 16; faixa de corrente 2 nA a 2 µA com precisão até ±20 pA
• Precisão de medição: picoamperímetro com precisão até 20 pA; capacidade PPMU por canal
• Cargas indutivas e resistivas: soluções em placa customizadas
• Faixa de tensão I/O digital: 0–5,5 V (50 mA) com memória DSIO e suporte PPMU por canal
• Exemplos de performance paralela: 48 estações @ 80 V / 250 A e 16 estações @ 4 kV / 250 A
• Integração: formato compacto para integração em cleanrooms e compatibilidade com probers e handlers
