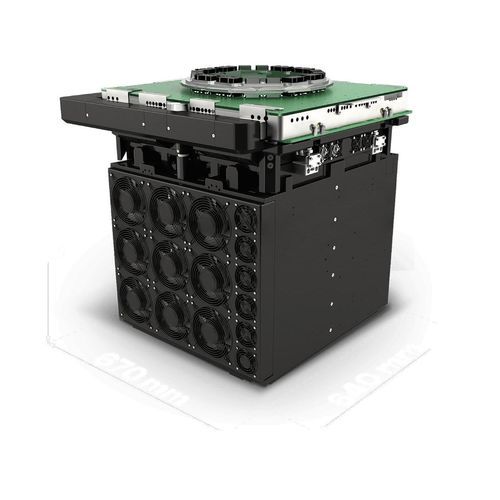

Sistema de teste de performance HATINA GP

para aplicações automotivaspara a indústria eletrônicade circuitos integrados

Visão geral do produto
HATINA GP é uma plataforma ATE (equipamento de teste automatizado) projetada para caracterização e testes de produção de Smart Power ICs e SoCs com alto paralelismo. O sistema possui um mainframe modular configurável com até 10 slots, integrando fontes analógicas/potência, canais digitais e instrumentos de medição avançados numa plataforma compacta e eficiente. O controlo é feito por uma interface gráfica; o software Kronos permite a geração automática de programas de teste para acelerar o desenvolvimento e a produção.

Capacidades chave
HATINA GP suporta uma combinação flexível de instrumentos por slot: canais digitais de alta velocidade, fontes DC de alta corrente e unidades de medição de precisão. O chassis modular facilita a expansão e manutenção. Recursos por slot incluem I/O digital de alta velocidade, PPMU e cargas ativas, módulos DCS de alta corrente, AWG, digitalizador e medidores diferenciais. Adequado para testes a nível de wafer e de dispositivos encapsulados.

Razões

• Multiplexador integrado reduz a complexidade da placa de carga
• Eficiência de teste em paralelo >99% para minimizar o custo de teste (COT)
• Instrumentação modular permite alinhamento com necessidades de mercado e tecnologia
• Pequena pegada e menor consumo para otimizar custos operacionais
• Geração automática de programas de teste com Kronos para reduzir o tempo de desenvolvimento

Visão geral / Casos de uso
Projetado para testes de alto paralelismo em ASIC, PMIC, Smart Power IC/SoC nos setores automotivo, industrial e de gestão de energia. Suporta fluxos de teste wafer-level e em dispositivos encapsulados; simplifica o design da placa de carga e integra-se em linhas de produção automatizadas. Recursos típicos por slot: canais digitais (até 256 CH por slot; algumas placas suportam velocidades superiores), fontes DC de alta corrente, módulos de medição de precisão, AWG e digitalizador.

Resumo das especificações

• Família de modelos: HATINA GP (ATE de uso geral)
• Mainframe: modular, até 10 slots
• Dimensões (D×W×H): 640 mm × 670 mm × 700 mm
• DCS HP: 16 canais, ±80 V / ±10 A, flutuante
• DCS LP: 160 canais, -80 V / +110 V @ ±200 mA
• DCS MP: 80 canais, -80 V / +110 V @ ±4 A
• Digital: até 256 canais digitais por slot; 256 CH por placa; PPMU; carga ativa
• Memória de padrão: 64M por pino (até 128M)
• Profundidade de memória: 64M vetores DSIO / HRAM por pino
• AWG: 16 canais, 400 MSPS
• Digitalizador / TMS: 16 canais, 80 MSPS
• Medidor de tensão diferencial: 16 canais
• Canais digitais por slot: depende da placa (referenciado até 800 MHz em materiais detalhados)
• Software: conjunto de ferramentas Kronos para geração automatizada de programas de teste
