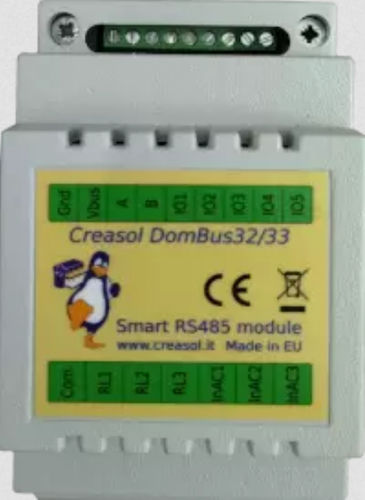

Módulo E/S analógico DomBus32

digitalserialRS-485

Visão geral
O DomBus32 é um módulo para trilho DIN (54 mm de largura) com 3 saídas relé, 3 entradas AC e 5 E/S programáveis de baixa tensão. Disponível em duas variantes de firmware/protocolo: protocolo proprietário DomBus (multi-master com comandos DCMD e suporte a plugin Domoticz) e Modbus RTU (protocolo mestre/escravo padrão, amplamente suportado). Comunica via barramento serial RS485 industrial; alimentação 8–25 Vdc. Otimizado para consumo extremamente baixo (tipicamente <10 mW, até 150 mW com todos os relés ATIVOS).

Capacidades principais

• 3 saídas relé (SPST) com proteção por varistor contra sobretensão, classificadas até 250 Vac / 5 A (ou 30 Vdc / 5 A).
• 3 entradas AC opto-isoladas (100–250 Vac) para monitorar presença de tensão da rede nas cargas.
• 5 portas E/S de baixa tensão versáteis configuráveis como entradas digitais, contadores, twinbutton, saídas (digital, dimmer, buzzer/flash), entradas analógicas, SENSOR_ALARM, IN_COUNTER, etc.
• Bloco de terminais comum para compartilhar Neutro/Fase ou tensão comum entre relés e entradas AC para simplificar a fiação.
• Bus RS485 para redes multi-módulo: 2 fios para dados mais 2 fios para alimentação 12/24 V (recomenda-se cabo blindado de 4 fios).
• Recurso DCMD (apenas firmware DomBus): comandos módulo-a-módulo que permitem execuções de automações mesmo se o controlador domótico estiver offline (eventos como PULSE, VALUE, ON, OFF, etc.).
• Opções extensas de configuração de portas (inversão lógica, pull-up/pull-down, timeouts, dimmer, modos de saída analógica 0–10 V, contadores com divisor, limites de alarme de sensor, sensores de distância, etc.).

Notas sobre firmware/protocolos

• Protocolo DomBus: multi-master, baixa latência, suporta DCMD para comandos entre módulos e funcionalidades avançadas (recomendado com Domoticz).
• Protocolo Modbus RTU: protocolo mestre/escravo padrão compatível com muitos controladores (Home Assistant, OpenHAB, Node-RED, ioBroker). Modbus suporta temporização de relés (tempo ON de 31,5 ms até vários dias) e configuração baseada em registradores.

Aplicações

• Comutar/monitorar até 3 lâmpadas ou outras cargas.
• Monitorar alimentação de aparelhos (ex.: detectar presença de alimentação em bomba de calor).
• Controlar válvulas de zona de aquecimento e outros atuadores.
• Conectar botões, botões duplos, contadores S0, PIRs, contatos magnéticos, sensores de alarme balanceados e mais.
• Integrar relés de escada/impulso existentes e expor estado para controladores domóticos.

Avisos

• Não misturar cargas de alta tensão (230 V) e baixa tensão (5/12/24 V) no mesmo bloco de terminais.
• Usar cabo blindado de 4 fios para bus e alimentação (recomendado: cabo de alarme com 2x0,5 mm² para alimentação 12 V e 2x0,22 mm² para dados).
• Proteger a alimentação 12/24 V com fusível. O terminal comum deve ser conectado de forma consistente (Neutro ou Fase) conforme a prática de fiação.
• Ativar o resistor de terminação (jumper Rbus) apenas nas duas extremidades físicas de cada barramento RS485 para reduzir reflexões.

Resumo de portas (tabela)
Cabeçalho: Port# | Nome | Capacidades | Configuração padrão | Descrição
1 | RL1 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Saída relé SPST, 250 Vac 5 A (ou 30 Vdc 5 A). Relé protegido por varistor. Terminal comum compartilhado com entradas AC e relés.
2 | RL2 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Como RL1.
3 | RL3 | OUT_DIGITAL, OUT_RELAY_LP | OUT_RELAY_LP | Como RL1.
4 | InAC1 | IN_AC, IN_COUNTER | IN_AC | Entrada opto-isolada 100-250 Vac para detectar presença de tensão. Compartilha terminal comum.
5 | InAC2 | IN_AC, IN_COUNTER | IN_AC | Entrada opto-isolada 100-250 Vac.
6 | InAC3 | IN_AC, IN_COUNTER | IN_AC | Entrada opto-isolada 100-250 Vac.
7 | IO1 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Entrada/saída analógica/digital configurável; suporta contadores, modo twinbutton (jumper PU1), opção de saída 10 mA (jumper RO1), pull-up para NTC e sensores de alarme balanceados (5 estados: Fechado/Aberto/Mascarado/Tamper/Curto).
8 | IO2 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Igual IO1 com jumpers PU2 / RO2.
9 | IO3 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Igual IO1 com PU3 / RO3.
10 | IO4 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Igual IO1 com PU4 / RO4.
11 | IO5 | IN_DIGITAL, IN_TWINBUTTON, IN_COUNTER, OUT_DIGITAL, OUT_DIMMER, OUT_BUZZER, SENSOR_ALARM | IN_DIGITAL, INVERTED | Igual IO1 com PU5 / RO5.

Parâmetros e comportamento das portas (nível alto)

• Endereço padrão do módulo: 0xff32 (deve ser alterado para um endereço único ao instalar vários módulos no mesmo barramento).
• Baudrate e paridade seriais configuráveis via registradores/parâmetros (ex.: 115200 bps padrão para DomBus).
• Modos de saída incluem OUT_DIGITAL, OUT_RELAY_LP (relé otimizado para baixo consumo), OUT_DIMMER (0–100% em passos de 5% @500 Hz), OUT_ANALOG (0–10 V), OUT_BUZZER/OUT_FLASH (padrões configuráveis), OUT_BLIND (controle de motor com TIMEOPEN/TIMECLOSE), etc.
• IN_COUNTER suporta contagem de pulsos para medidores de energia/gás/água; opção DIVIDER define pulsos por unidade; suporta TYPENAME=kWh para criar dispositivos de energia/potência; OPPOSITE para import/export.
• Portas IN_AC podem ser usadas como detectores de zero-cross para minimizar correntes de inrush ao acionar relés.
• Modo SENSOR_ALARM suporta sensores de alarme balanceados de dupla ou tripla polarização: parâmetros PAR1..PAR4 permitem mapear Curto/Tamper/Mascarado/Aberto/Fechado.

DCMD (apenas firmware DomBus)
DCMD permite comandos acionados por eventos enviados localmente ou para outros módulos DomBus sem envolver o controlador domótico. Sintaxe: DCMD(Event:ValueLow:ValueHigh)=ModuleAddress.ModulePort:Command:Value. Eventos suportados: OFF, ON, PULSE, PULSE1, PULSE2, PULSE4, VALUE (com limiares). Comandos suportados: ON, OFF, TOGGLE, DIMMER, etc. Exemplos: alternar saída de outro módulo com pressão curta, ativar cena/grupo com pressão longa, controlar aquecedor/válvula conforme limiares de temperatura, gerar feedback via buzzer em sensores touch. (Configuração detalhada disponível por porta: DCMD configurável por evento.).

Instalação e recomendações de barramento (resumo)

• Use topologia de barramento linear quando possível; RS485 requer duas resistências de terminação (100–150 Ohm) nas extremidades do barramento para reduzir reflexões. Módulos fornecem jumper na PCB para ativar terminação.
• Conecte a blindagem do cabo ao GND apenas em um lado. Todos os dispositivos no barramento devem compartilhar a mesma referência GND.
• Ao cabeçar módulos: conecte primeiro o GND, depois Vbus (12/24 V), depois RS485 A e B. Ao desconectar, faça o inverso (Vbus primeiro, GND por último).
• Recomenda-se alimentar cada barramento a ~13,8 V com bateria de backup para tolerância a falhas de energia; proteja a alimentação do barramento com um fusível.

Tabelas e referências de configuração incluídas
A página do produto fornece tabelas e exemplos para endereços de registradores Modbus, palavras-chave de parâmetros DomBus (HWADDR, PULLUP, PULLDOWN, INVERTED, modos OUT, valores TIME, TYPENAME, DIVIDER, ADDR para medidores EVSE, parâmetros relacionados a EV quando aplicável) e exemplos práticos para integração Domoticz/Home Assistant/Node-RED. Consulte a tabela por porta para mapear registradores Modbus às funções e para formatos recomendados do campo Description no Domoticz.

características / especificações técnicas

• Formato: módulo para trilho DIN, largura 54 mm (dimensões: 53 x 89 x 65 mm).
• Saídas relé: 3 × relés SPST, 250 Vac / 5 A máx (30 Vdc / 5 A), proteção por varistor.
• Entradas AC: 3 × entradas IN_AC opto-isoladas, 100–250 Vac, com terminal comum compartilhado.
• E/S: 5 × E/S programáveis de baixa tensão (IN/OUT, contador, twinbutton, dimmer, buzzer, SENSOR_ALARM, capacidade IN_ANALOG).
• Alimentação: 8–25 Vdc recomendados (ex.: 12 V ou 13,6 V nominal). Consumo típico <10 mW (0,75 mA @13,6 V); até 150 mW (10 mA @13,6 V) com todos os relés ON.
• Bus: RS485 serial industrial; cabo blindado padrão de 4 fios (2 para alimentação, 2 para dados); velocidade padrão 115200 bps (configurável).
• Protocolos: DomBus (multi-master proprietário com DCMD) ou Modbus RTU (master/slave).
• Recursos especiais: comandos DCMD inter-módulo (firmware DomBus), detecção zero-cross em entradas AC (quando presente) para limitar corrente de inrush, suporte a sensores de alarme balanceados (5 estados), tempos monostáveis configuráveis de 31,25 ms até dias, opção de saída analógica 0–10 V.
• Casos de uso típicos: controle de iluminação (incl. sistemas passo-a-passo), válvulas de zona de aquecimento, monitoramento de presença de aparelhos, integração de sensores e medidores (energia/gás/água).
