Visão geral

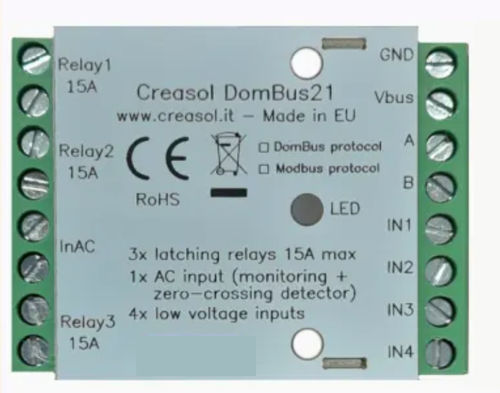

O Creasol DomBus21 é um módulo de baixo consumo com relés bistáveis para controlo e monitorização de cargas. Fornece três relés SPST bistáveis, uma entrada AC opto‑isolada para deteção de presença/cruzamento por zero e quatro entradas de baixa tensão configuráveis (analógicas ou digitais). Módulo compacto adequado para caixas de encastre e de derivação, comunicação via bus RS485 industrial.

Funções principais

• 3 relés bistáveis SPST, 15 A cada, para ativar/desativar cargas ou geradores (até 3 kW por relé, 250 Vac).
• 1 entrada AC opto‑isolada (100–250 V) para deteção de presença de tensão e cruzamento por zero.
• 4 entradas de baixa tensão configuráveis: analógico (NTC 10k), digital (botão, twinbutton), sensor de alarme (balanceado) ou contador/pulsos.
• Consumo muito baixo (~15 mW) devido aos relés bistáveis com bobina ativa apenas durante transições.
• Opções de firmware: DomBus (multi‑master, eventos DCMD) ou Modbus RTU (master/slave).
• Bus RS485 industrial (115200 bps) para longas distâncias; dimensões compactas 59 × 42 × 21 mm.

Aplicações típicas / exemplos

• Controlar bombas de calor ou caldeiras para eliminar consumo em standby.
• Cortar alimentação de portões/garagens para prevenir furtos quando há alarme.
• Desligar pequenos inversores fotovoltaicos à noite ou durante tempestades.
• Controlar iluminação exterior e cargas de longa duração com consumo de espera próximo de zero.

Características

• 3× relés bistáveis SPST 15 A: bobina ativada apenas durante mudanças de estado (sem corrente contínua na bobina).
• 1× entrada AC opto‑isolada (100–250 V) para deteção de cruzamento por zero e presença.
• 4× entradas de baixa tensão configuráveis: IN1..IN4 suportam analógico, digital, twinbutton, contador, SENSOR_ALARM, NTC.
• ≈15 mW de consumo mesmo com relés em ON.
• Firmwares: DomBus (compatível com Domoticz e via DomBusGateway com MQTT para Home Assistant, Node‑RED, OpenHAB, ioBroker) ou Modbus RTU.
• Bus RS485 industrial: 115200 bps, recomendado até ~500 m com cabo de alarme.
• Compacto: 59 × 42 × 21 mm, encaixa em caixas de encastre e de derivação.

Capacidades das portas DomBus21 (firmware DomBus)
Endereço padrão: 0xff21
Porta 1 - RL1: OUT_DIGITAL. Relé SPST 15 A bistável; bobina ativa apenas durante transições. INAC deve ser ligado à rede para tratamento de cruzamento por zero.
Porta 2 - RL2: OUT_DIGITAL. Igual a RL1.
Porta 3 - RL3: OUT_DIGITAL. Igual a RL1.
Porta 4 - INAC: IN_AC, IN_COUNTER. Entrada AC opto‑isolada (100–250 V) para deteção de presença e cruzamento por zero; pode monitorizar feedback de disjuntor, PIR 230 V, deteção de ON de aparelhos.
Porta 5 - IN1: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER, SENSOR_ALARM. Entrada analógica/digital com pull‑up 10k para 3.3 V; use GND comum.
Porta 6 - IN2: mesmas capacidades de IN1.
Porta 7 - IN3: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER. Opções internas de pull‑up/pull‑down; GND comum.
Porta 8 - IN4: igual a IN3.

Capacidades Modbus RTU (firmware Modbus)
Ao ligar, o módulo indica endereço Modbus (reg 8192), baudrate (8193) e paridade (8194) via LED. Endereço escravo Modbus por defeito: 33 (0x21).
Exemplos de registos: Addr 0..2 controlam RL1..RL3 (0=OFF, 1 ou 65280=ON, outros valores = ON temporizado). Addr 3 = INAC (0=OFF, 1=ON). Addr 4..7 = IN1..IN4 (0=OFF, 1=ON ou intervalos analógicos se configurados). Registos detalhados para opções de porta, inversão, temporização, velocidade série e revisão do firmware.

DCMD / automação (firmware DomBus)
As portas aceitam comandos DCMD e geram eventos (OFF, ON, PULSE, PULSE1/2/4, intervalos VALUE). DCMD permite automações locais entre módulos que funcionam mesmo sem o controlador central (ex. alternância por pulso, ações por limiares de sensor).

Notas de aplicação & pontos de instalação

• A deteção de cruzamento por zero em INAC reduz a corrente de arranque em cargas capacitivas e limita sobretensões em cargas indutivas ao desligar.
• Cabeamento RS485: preferir barramento linear com resistências de terminação 100–150 Ω nas extremidades; blindagem ligada ao GND de um lado; GND comum entre dispositivos.
• Alimentação: fornecer 12 V estável com UPS/backup se for necessário manter controlador e módulos durante falhas.

Segurança e instalação
DomBus21 suporta até 15 A por relé (250 Vac). Verifique ligações, fusíveis adequados e secção de cabo. Verifique o aquecimento das bornes sob carga (ex. câmara IR) e cumpra os códigos elétricos locais.

Especificações técnicas

• Modelo: Creasol DomBus21
• Relés: 3 × SPST bistáveis, 15 A, 250 Vac (≈3 kW por relé)
• Entrada AC: 1 × INAC opto‑isolada, 100–250 Vac (detecção cruzamento por zero & presença)
• Entradas baixa tensão: 4 entradas configuráveis (analógico/digital/twinbutton/contador/SENSOR_ALARM/NTC)
• Consumo: ≈15 mW (mesmo com relés ON)
• Bus: RS485 industrial, 115200 bps (DomBus); recomendado até ~500 m
• Protocolos: DomBus (multi‑master) ou Modbus RTU
• Dimensões: 59 × 42 × 21 mm
• Endereços por defeito: DomBus 0xff21; Modbus escravo 33 (0x21)
