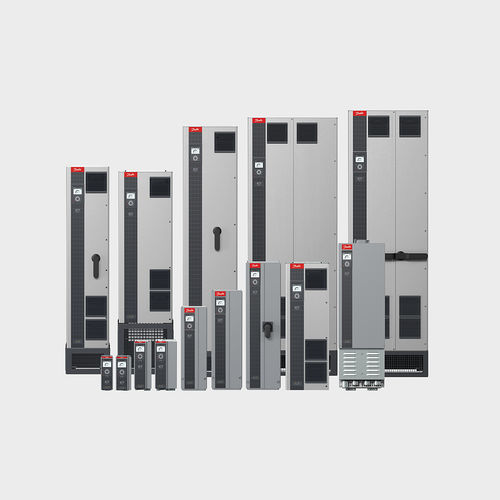

Conversor de frequência com modulação de largura de pulso iC7-Aqua

trifásicode controle vetorialMODBUS

Visão geral
O iC7-Aqua é um inversor de frequência (VFD) de próxima geração, especificamente concebido para aplicações de água e águas residuais, para otimizar o controlo de bombas, melhorar o desempenho do sistema, reduzir esforços mecânicos e proporcionar poupanças energéticas significativas. Suporta distribuição de água municipal, tratamento de águas residuais, dessalinização e purificação industrial de água. A família de produtos inclui variantes standard e ULH (Ultra Low-Harmonic) para redes elétricas sensíveis.

Principais benefícios

• Economia energética significativa: ao ajustar a velocidade da bomba à procura real do sistema reduz-se o consumo (por ex., reduzir a velocidade em ~20% pode originar grandes poupanças).
• Redução do desgaste mecânico: arranques/paragens suaves diminuem o golpe de aríete e as tensões em tubagens, válvulas e bombas.
• Melhor controlo de processo: manutenção precisa de pressão, caudal ou nível de água.
• Proteção integrada da bomba: funcionalidades como deteção de funcionamento a seco, deteção de fim de curva e modo de enchimento de conduta / rampa de válvula de retenção protegem bombas e condutas.
• Variantes ULH: inversores de ultra-baixas harmónicas para instalações com limites rígidos de distorção harmónica (protege equipamentos sensíveis e pode evitar correções adicionais do fator de potência).
• Integração sem falhas: opções fieldbus integradas e conectividade moderna para fácil integração em sistemas de automação.

Como funciona um VFD numa bomba

• O VFD controla a velocidade da bomba para corresponder às exigências de caudal/pressão em vez de funcionar a velocidade fixa total.
• Ao ajustar a velocidade, o inversor reduz o consumo de energia, diminui o esforço mecânico e melhora o controlo operacional.

Tensão de alimentação e gama de potência
Inversores standard: 3 x 380-480 V AC … 0.37-710 kW (0.5-1000 hp)
Inversores ULH: 380-480 V AC … 22-160 kW (30-250 hp)

Variantes e utilização específica

• iC7-Aqua standard: aplicações gerais de bombagem com o conjunto completo de funções para proteção, otimização energética e controlo do sistema.
• iC7-Aqua ULH (Ultra Low-Harmonic): para aplicações com redes sensíveis ou limites estritos de harmónicos; proporciona um perfil de potência limpo e mantém THDi baixo.

Destaques — controlo, segurança e usabilidade

• Proteção dedicada a bombas e aplicações: deteção de funcionamento a seco, deteção de fim de curva, modo de enchimento de conduta e rampa de válvula para eliminar o golpe de aríete.
• Monitorização do estado: monitorização integrada do enrolamento do estator do motor, vibração e envelope de carga para avisos precoces e redução de tempo de inatividade.
• Poupança de energia e custos: compensação de fluxo, modo de repouso, controlador multi-bomba, Automatic Energy Optimization (AEO) e Automatic Motor Adaptation (AMA) para melhor eficiência em carga parcial.
• Comissionamento e operação intuitivos: painel de controlo gráfico com ecrã amplo, assistentes de configuração e ferramentas MyDrive® Suite (monitorização, parametrização, diagnóstico).
• Integração e segurança: opções fieldbus integradas (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU), cibersegurança a nível de hardware e segurança funcional integrada (STO) que cumpre elevados níveis de segurança.

Vantagens específicas ULH (Ultra Low-Harmonic)

• Mantém a distorção total de corrente harmónica (THDi) tipicamente < 3% à plena carga (e valores reduzidos em carga parcial), reduzindo perturbações na rede elétrica.
• Fator de potência até 1.0 alcançável, potencialmente eliminando a necessidade de correção externa do fator de potência.
• Projeto compacto e totalmente integrado numa única unidade que simplifica a instalação e reduz a necessidade de sobredimensionar componentes do sistema (transformadores, quadros).

Documentação e ferramentas (seleção)
Documentação completa do produto, fichas técnicas, guias de projeto e ferramentas de software disponíveis para configuração, instalação, monitorização e integração da série iC7-Aqua.

Especificações técnicas / Características

• Product family: iC7-Aqua (standard and ULH variants)
• Supply voltage (standard): 3 x 380–480 V AC
• Power range (standard): 0.37–710 kW (0.5–1000 hp)
• Power range (ULH): 22–160 kW (30–250 hp)
• ULH THDi: typically < 3% at full load
• Power factor: up to 1.0 (ULH)
• Protection functions: dry-run detection, end-of-curve detection, pipe-fill mode, check valve ramp
• Condition monitoring: motor stator winding, vibration and load envelope monitoring
• Energy features: flow compensation, sleep mode, multi-pump controller, AEO, AMA
• Safety & security: integrated hardware-based cybersecurity, crypto chip, integrated functional safety (STO)
• Connectivity: embedded fieldbus options including EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU
• User interface: graphical control panel with large display and setup assistants
• Design: compact fully integrated units (3-wire in / 3-wire out for many variants)
