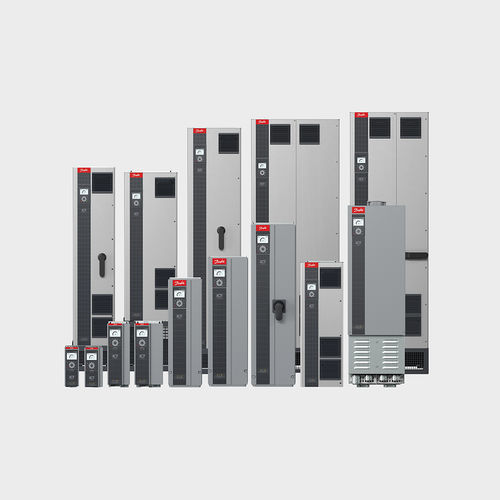

Variador de velocidade de indução iC7-HVACR

de ímãs permanentesde pisopara montagem na parede

Visão geral
Seja qual for a ambição do seu sistema, o iC7-HVACR pode satisfazê-la. O iC7-HVACR é a próxima geração de inversores de frequência (VFD) para aplicações HVAC, projetado para fornecer controlo fiável e eficiência energética em sistemas HVACR comerciais. A plataforma de controlo modular permite expansão funcional flexível e simplifica a atualização de instalações existentes.

Variante ULH
A variante ULH do iC7-HVACR é um drive HVAC de ultra baixas harmónicas que estabelece um novo padrão na mitigação de harmónicas, garantindo uma alimentação mais limpa e maior vida útil dos equipamentos.

Tensão de alimentação e faixa de potência
Drives standard: 3 x 380-480 V CA — 1,1 – 710 kW
Drives ultra low-harmonic (ULH): 3 x 380-480 V CA — 22 – 160 kW

Principais características

• Design muito compacto que poupa espaço e reduz os requisitos de arrefecimento em sistemas HVAC energeticamente eficientes
• Cibersegurança baseada em hardware com chip criptográfico integrado para transferência de dados encriptada e proteção contra acessos não autorizados
• Inteligência específica HVACR com sensores adicionais, análises e opções de conectividade
• Conformidade EMC com filtro EMC integrado (Categorias C1, C2 e C3)
• As variantes ULH proporcionam mitigação de harmónicas com THDi muito baixo (< 3–5 %), protegendo os equipamentos de sobreaquecimento e avarias
• Portos Ethernet duplos integrados ou RS-485; suporta BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Safe Torque-Off (STO) até SIL3 / Performance Level e (PLe) como padrão
• Número elevado de sensores integrados e funções de calibração para melhorar a precisão de controlo
• Monitorização baseada em condição (CBM) integrada para manutenção preditiva e maximizar o tempo de atividade
• Gestão térmica eficiente com arrefecimento por canal traseiro para remover até 90 % das perdas térmicas da sala elétrica
• Compatível com motores de indução (IM) e de íman permanente (PM)
• Suporta modelos virtuais para simular ambientes de drive ou conversor para acelerar o desenvolvimento e reduzir riscos

Aplicações e instalação
Otimizado para montagem em parede, em quadro ou autónoma. Componente central para sistemas HVAC energeticamente eficientes em edifícios comerciais e adequado para instalações com requisitos rígidos de qualidade de energia ou limites de harmónicas.

Documentos e recursos
Documentos técnicos disponíveis incluem fichas técnicas, guias de seleção, fichas ULH e guias de projeto específicos da família iC7-HVACR; ferramentas de software e configurador estão disponíveis para configurar e encomendar variantes de produto.

Especificações técnicas

• Família de produto: iC7-HVACR (incluindo variantes ULH ultra low-harmonic)
• Tensão de alimentação: 3 x 380–480 V CA
• Faixa de potência (standard): 1,1 – 710 kW
• Faixa de potência (ULH): 22 – 160 kW
• Mitigação de harmónicas (ULH): THDi típ. < 3–5 %
• EMC: filtro integrado para categorias C1, C2 e C3
• Segurança: Safe Torque-Off (STO) até SIL3 / PLe
• Conectividade: Ethernet duplo integrado ou RS-485; suporta BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Arrefecimento: arrefecimento por canal traseiro para remover até 90 % das perdas térmicas da sala elétrica
• Segurança: cibersegurança baseada em hardware com chip criptográfico para transferência de dados encriptada
• Sensores: múltiplos sensores integrados e calibração para melhorar a precisão de controlo
• Monitorização: monitorização baseada em condição integrada (CBM)
• Tipos de instalação: montagem em parede, montagem em quadro, autónoma
• IoT industrial: suporta operação conectada e segura via interfaces padrão da indústria
