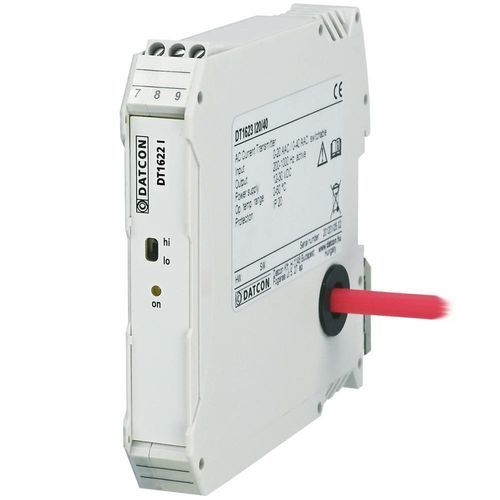

Transmissor de corrente com transformador DT1622 Ix

para trilho DINCA4–20 mA

Características

• 3 versões, 6 faixas de medição: 0–1 AAC / 0–5 AAC (selecionável), 0–10 AAC / 0–20 AAC (selecionável), 0–40 AAC / 0–60 AAC (selecionável)
• Conversão em valor eficaz verdadeiro (TRMS)
• Categoria de medição: CAT III
• Saída passiva 4–20 mA (dois fios, alimentado por loop)
• Precisão: 0,5 % (saída), erro de sinal ≤ 0,2 %
• Alimentação: 12–33 VDC, alimentado por loop
• Invólucro de 17,5 mm, montagem em trilho TS‑35
• Compatível com EN 60688 e separação conforme EN 61010‑1
• Indicador frontal verde: fixo = OK, piscando = falha

Descrição do produto
O transmissor de corrente AC DT1622 converte o valor eficaz verdadeiro (TRMS) da corrente medida num sinal proporcional 4–20 mA para processamento remoto. É um dispositivo passivo de dois fios alimentado pela malha 4–20 mA (12–33 VDC).

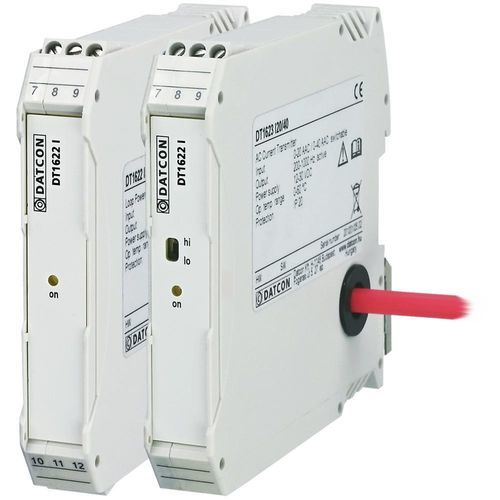

Três versões de hardware cobrem seis faixas de medição; em cada versão a faixa é selecionada através do interruptor Hi–Lo no painel frontal. A versão de entrada 5/1 AAC pode ser ampliada com um transformador de corrente externo com relação x/5 ou x/1. As entradas são isoladas da rede medida por um transformador de medição de banda larga e cumprem os requisitos CAT III.

O dispositivo suporta sobrecorrente permanente até 2× o valor nominal e sobrecorrente de curta duração até 20× (1 s). Para as faixas I5/I1 o condutor é ligado a terminais de parafuso; para faixas superiores o condutor passa pelo passante lateral. Um LED verde indica o estado de funcionamento.

Projetado como um módulo compacto de 17,5 mm para trilho TS‑35, o DT1622 é adequado para armários de instrumentação e painéis de automação industrial. A conformidade com a EN 60688 facilita a integração em sistemas de controlo.

Especificações técnicas

• Dados de segurança: Separação entre entrada e saída conforme EN 61010‑1; grau de poluição: 2; categoria de medição: CAT III
• Características de entrada:
  • Corrente de entrada: ver designação de tipo (0–1/0–5, 0–10/0–20, 0–40/0–60 AAC)
  • Conversão: valor eficaz verdadeiro (TRMS)
  • Sobrecarga contínua: 2 × In
  • Sobrecarga temporária (1 s): 20 × In
  • Consumo de entrada: ≤ 0,25 VA
  • Faixa de frequência: 40–400 Hz
• Características de saída:
  • Saída: 4–20 mA, passiva (dois fios)
  • Resistência do terminal: ≤ 500 Ω
  • Proteção contra sobretensão: limitador 35 V
  • Proteção contra sobrecorrente: limitador 24 mA
  • Tempo de estabilização: 500 ms (10–90 %)
  • Erro do sinal de saída: ≤ 0,2 %
  • Dependência de temperatura: 25 ppm/°C (0–60 °C)
  • Dependência de frequência: ≤ 0,3 % (40–400 Hz)
• Alimentação: 12–33 VDC (alimentado por loop)
• Condições ambientais:
  • Temperatura de operação: 0–60 °C (–20–60 °C sob encomenda)
  • Humidade relativa: ≤ 90 % sem condensação
  • Instalação: armário de instrumentos, montagem vertical em trilho horizontal
• EMC: EN 61326‑1 — Emissão: Grupo 1 Classe B; Imunidade: ambiente industrial
• Dados gerais:
  • Design: invólucro para trilho TS‑35, poliamida PA6.6
  • Conexões eléctricas entrada/saída: bornes de parafuso (passagem para >5 AAC)
  • Secção do condutor: 0,25–2,5 mm²; com passagem: 10 mm² (≤ 40 AAC), 16 mm² (> 40 AAC)
  • Dimensões (L×A×P): 17,5 × 104 × 115 mm
  • Peso: aprox. 0,100–0,125 kg
  • Protecção: IP20
• Dados técnicos adicionais disponíveis no manual; o fabricante reserva-se o direito de alterar especificações.
