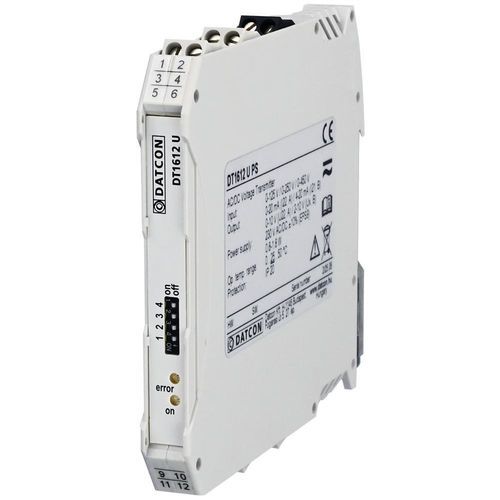

Transmissor de tensão em trilho DIN DT1612 U

Características

• 3 faixas de medição selecionáveis: 0–125 VAC / 0–250 VAC / 0–450 VAC
• Conversão em valor eficaz verdadeiro (TRMS)
• Categoria de medição: CAT III
• Precisão: 0,2 %
• Opções de saída (seletor frontal): 0–20 mA / 4–20 mA / 0–10 V / 2–10 V
• Versões de alimentação: 24 VDC ou 230 V AC/DC
• Invólucro para trilho TS‑35, largura 12,5 mm
• Conformidade: EN 60688

Descrição do produto
Os transmissores DT1612 U (PS) geram um sinal analógico proporcional ao valor eficaz verdadeiro (TRMS) da tensão de entrada. As faixas de entrada e o tipo de saída são selecionados por interruptores no painel frontal. A entrada cumpre a categoria CAT III e pode ser permanentemente excedida em 20 % da faixa nominal.

• Faixas de entrada selecionáveis: 0–125 VAC, 0–250 VAC, 0–450 VAC
• Dois tipos de saída disponíveis (apenas um utilizável de cada vez): 0(4)–20 mA ou 0(2)–10 V

A precisão é de 0,2 % na faixa de frequência 40–400 Hz. Tempo de estabilização máximo: 120 ms. Estão disponíveis duas variantes de alimentação:

• DT1612 U: 24 VDC ±10 %
• DT1612 U PS: 230 V AC/DC ±10 %

Entradas, saídas e alimentação são galvanicamente isoladas de acordo com EN 61010‑1. Indicadores frontais mostram estado de funcionamento e falhas. Unidade em invólucro de 12,5 mm para montagem em trilho TS‑35. Cumpre EN 60688.

Especificações técnicas

• Segurança: isolamento galvânico entre entradas, saídas e alimentação (cumpre EN 61010‑1)
• Nível de poluição: 2
• Categoria de medição: CAT III
• Faixas de tensão de entrada: 0–125 VAC, 0–250 VAC, 0–450 VAC
• Capacidade de sobretensão contínua: 2 × U, 500 V (máx.)
• Consumo de entrada: 0,2 VA (máx.)
• Faixa de frequência: 40–400 Hz
• Faixa de tensão de saída: 0/2–10 V (máx. 14 V)
• Resistência de carga (saída de tensão): ≥ 500 Ω
• Corrente de saída: 0/4–20 mA (máx. 24 mA)
• Resistência de terminação: ≤ 500 Ω
• Proteção contra sobretensão: 18 V (limitador)
• Proteção contra sobrecorrente: 40 mA (limitador)
• Tempo de estabilização: 120 ms (máx.)
• Erro do sinal de saída: 0,2 % (máx.)
• Dependência de temperatura: 25 ppm/°C (típ.)
• Dependência de frequência: 0,2 % (máx., 40–400 Hz)
• Dependência da tensão de alimentação: negligenciável
• Dependência da carga: negligenciável
• Conversão: valor TRMS
• Tensão de alimentação: 24 VDC ±10 % (DT1612 U); 230 V AC/DC ±10 % (DT1612 U PS)
• Consumo: 1,2 W (DT1612 U); 1,5 VA (DT1612 U PS)
• Temperatura de funcionamento: 0–50 °C (opcional −20 a +60 °C sob pedido)
• Humidade relativa: 90 % máx., sem condensação
• Instalação: quadro, montagem recomendada vertical em trilho horizontal
• EMC: EN 61326‑1 (emissão Grupo 1 Classe B; imunidade para ambiente industrial)
• Invólucro: montagem em trilho TS‑35, poliamida PA6.6
• Ligação elétrica: terminais de parafuso
• Secção do condutor: 0,25–2,5 mm²
• Dimensões (L×A×P): 12,5 × 104 × 114 mm
• Peso: 0,105 kg
• Proteção: IP20
