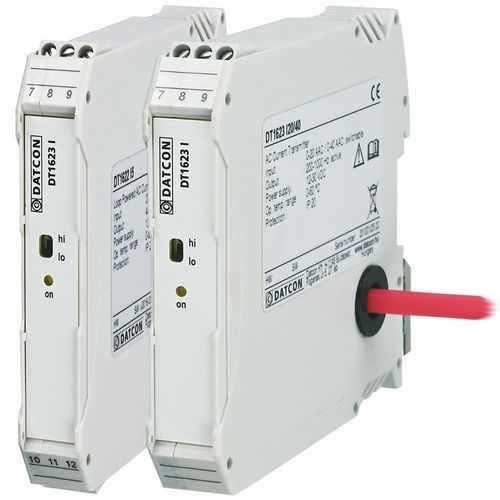

Transmissor de corrente com transformador DT1623 Ix

para trilho DINCAcom centro furado

Características

• Três versões com seis faixas de medição selecionáveis até 60 AAC (seleção via comutador Hi‑Lo no painel frontal)
• Conversão para valor eficaz real (TRMS) para medição AC precisa
• Saída em frequência (onda quadrada) proporcional ao TRMS medido: 400–2000 Hz
• Precisão de saída 0,5 %, dependência de frequência ≤ 0,3 %
• Categoria de medição CAT III e separação conforme EN 61010-1
• Alimentação 24 VDC, baixo consumo de entrada (0,25 VA máx.)
• Compacto: 17,5 mm de largura, montagem em trilho TS-35, IP20

Descrição do produto
Os transmissores de corrente AC DT1623 Ix fornecem uma saída em frequência (onda quadrada) entre 400 e 2000 Hz proporcional ao valor eficaz real (TRMS) da corrente de entrada. A saída em frequência permite substituir uma entrada analógica por uma entrada de contador em PLCs e processadores de sinal, simplificando a integração e reduzindo custos.

Os dispositivos estão disponíveis em três versões que cobrem seis faixas de medição (selecionáveis com o comutador Hi‑Lo no painel frontal). As entradas são galvanicamente separadas da rede medida por um transformador de medição de banda larga e cumprem os requisitos CAT III. As entradas suportam sobrecorrente contínua até 2 × nominal e sobrecorrente de curta duração até 20 × nominal (1 s).

As versões de faixa baixa permitem ligação por bloco de terminais; nas faixas superiores, o condutor deve passar através da abertura da caixa. Um LED verde no painel frontal indica o estado (luz contínua = funcionamento correto, intermitente = erro). O transmissor tem 17,5 mm de largura, montagem em trilho e cumpre EN 60688.

Especificações técnicas (tabela)
Dados de segurança: Os terminais de entrada e saída são eletricamente separados; a separação cumpre EN 61010-1.
Nível de poluição: 2
Categoria de medição: CAT III

Parâmetros de entrada:
Sinal de entrada: corrente AC
Faixas de medição: ver designação do tipo (selecionável)
Conversão: valor eficaz real (TRMS)
Sobrecorrente contínua: 2 × I_nominal
Sobrecorrente de curta duração (1 s): 20 × I_nominal
Consumo de entrada: 0,25 VA (máx.)
Faixa de frequência (entrada): 40–400 Hz

Parâmetros de saída:
Sinal de saída: frequência (onda quadrada)
Faixa de saída: 400–2000 Hz
Tempo de estabilização: 500 ms (10–90 %)
Erro do sinal de saída: < 0,5 %
Níveis de saída: Lo < 0,2 V; Hi > 21 V (Rt: 2–20 kΩ)
Coeficiente de temperatura: < 25 ppm/°C (0–60 °C)
Dependência de frequência: <= 0,3 % (40–400 Hz)
Dependência da tensão de alimentação: desprezível

Alimentação:
Tensão de alimentação: 24 VDC ±10 %

Condições ambientais:
Temperatura de funcionamento: 0–60 °C (opcional −20–60 °C a pedido)
Humidade relativa: até 90 % (não condensante)
Local de instalação: armário
Posição de montagem recomendada: vertical (no trilho horizontal)

EMC: EN 61326-1. Emissão: Grupo 1, Classe B. Imunidade: área industrial.

Dados gerais:
Caixa: montagem em trilho TS-35, poliamida PA6.6
Ligação de saída: borne de parafuso
Ligação de entrada: borne de parafuso (<= 10 AAC) / passagem (> 10 AAC)
Capacidade de passagem: 10 mm2 (≤ 40 AAC), 16 mm2 (> 40 AAC)
Dimensões: 17,5 × 104 × 115 mm (L × A × P)
Peso: 0,100–0,125 kg
Proteção: IP20

Dados técnicos / especificações

• Modelo: DT1623 Ix
• Entrada: corrente AC, conversão TRMS
• Faixas de medição: selecionáveis em seis faixas (três versões)
• Saída: frequência (onda quadrada) 400–2000 Hz
• Precisão / erro de saída: < 0,5 %
• Alimentação: 24 VDC ±10 %
• Capacidade de sobrecorrente contínua: 2 × nominal
• Sobrecorrente curta (1 s): 20 × nominal
• Consumo de entrada: 0,25 VA (máx.)
• Temperatura de funcionamento: 0–60 °C (opção −20–60 °C)
• Dimensões: 17,5 × 104 × 115 mm
• Grau de proteção: IP20
