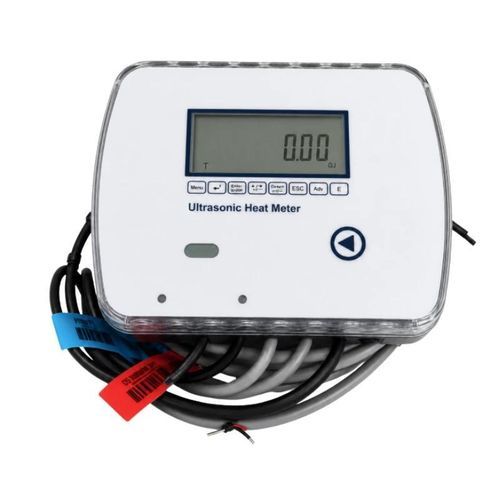

Medidor de energia térmica ultrassônico BBUEM-P

GPRS4–20 mAMODBUS

Visão geral do produto
O BBUEM-P mede energia de aquecimento e arrefecimento em sistemas de água DN15 a DN40. Combina medição de vazão por ultrassom com sensores de resistência PT1000 pareados na tubulação de ida e retorno para calcular a energia acumulada. Construção em linha com corpo em cobre ou aço inox. Interfaces padrão: infravermelho, RS485 e M-Bus; opcionais: 4-20 mA, RF e GPRS. Suporta operação pré-paga e pode ser equipado com válvula de controlo térmico opcional.

Principais características

• Medição separada de energia de aquecimento e arrefecimento
• Instalação em linha para DN15–DN40
• Sensores de temperatura PT1000 pareados (tolerância 0,06 °C)
• Faixa de medição R50 (Qp/Qi = 50)
• Sem peças mecânicas rotativas
• Corpo em cobre ou aço inox; instalação horizontal ou vertical
• Armazena 18 meses de dados históricos
• Comunicações padrão infravermelho, RS485 e M-Bus; opcionais 4-20 mA, RF, GPRS
• Suporta operação pré-paga e válvula de controlo opcional

Especificações de vazão
Tamanho nominal | Vazão máxima Qs | Vazão permanente Qp | Vazão mínima Qi
DN15 | 3 m³/h | 1,5 m³/h | 0,03 m³/h
DN20 | 5 m³/h | 2,5 m³/h | 0,05 m³/h
DN25 | 7 m³/h | 3,5 m³/h | 0,07 m³/h
DN32 | 12 m³/h | 6 m³/h | 0,12 m³/h
DN40 | 20 m³/h | 10 m³/h | 0,2 m³/h

Especificações técnicas
Parâmetro | Especificação
Meio medido | Água ou líquido homogéneo
Tamanhos nominais | DN15, DN20, DN25, DN32, DN40
Precisão de medição de vazão | ±2%
Classe de precisão do medidor de energia | Classe 2 ou Classe 3
Faixa de medição Qp/Qi | 50
Pressão nominal | 1,6 MPa
Perda de pressão | <0,015 MPa
Sensores de temperatura | Sensores PT1000 pareados
Tolerância de pareamento | 0,06 °C
Intervalo ΔT (aquecimento) | 3 a 75 K
Intervalo ΔT (arrefecimento) | 2 a 75 K
Resolução de temperatura | 0,01 °C
Material do corpo | Cobre ou aço inoxidável
Índice de proteção | IP65
Bateria | Bateria de lítio 3,6 V; vida útil > 6 anos
Armazenamento de dados | 18 meses
Comunicação padrão | Infravermelho, RS485, M-Bus
Comunicação opcional | 4-20 mA, RF, GPRS
Protocolos | Modbus, CJ/T 188 ou protocolo personalizado
Instalação | Em linha na tubulação de alimentação ou retorno; horizontal ou vertical
Configurações opcionais | Operação pré-paga, monitoramento remoto, válvula de controlo térmico

Aplicações típicas

• Medição de aquecimento em residências e apartamentos
• Faturamento energético em pequenos prédios comerciais
• Medição de energia em fan-coils e ramais
• Sub-medição em sistemas de aquecimento e arrefecimento
• Projetos de leitura remota e pré-pago

Modelo e dados técnicos

• Modelo: BBUEM-P
• Meio medido: Água ou líquido homogéneo
• Tamanhos nominais: DN15, DN20, DN25, DN32, DN40
• Precisão de vazão: ±2%
• Classe de precisão de energia: Classe 2 ou Classe 3
• Faixa de medição (Qp/Qi): 50 (R50)
• Pressão nominal: 1,6 MPa
• Perda de pressão: <0,015 MPa
• Sensores: PT1000 pareados; tolerância 0,06 °C
• Faixas de temperatura: Aquecimento 3–75 K; Arrefecimento 2–75 K
• Resolução de temperatura: 0,01 °C
• Corpo: Cobre ou aço inoxidável
• Proteção: IP65
• Alimentação: Bateria lítio 3,6 V; vida útil > 6 anos
• Armazenamento: 18 meses
• Comunicações: Infravermelho, RS485, M-Bus; opcionais 4-20 mA, RF, GPRS
• Protocolos: Modbus, CJ/T 188 ou personalizado
• Instalação: Em linha na alimentação ou no retorno; horizontal ou vertical
• Opções: Pré-pago, monitoramento remoto, válvula de controlo
