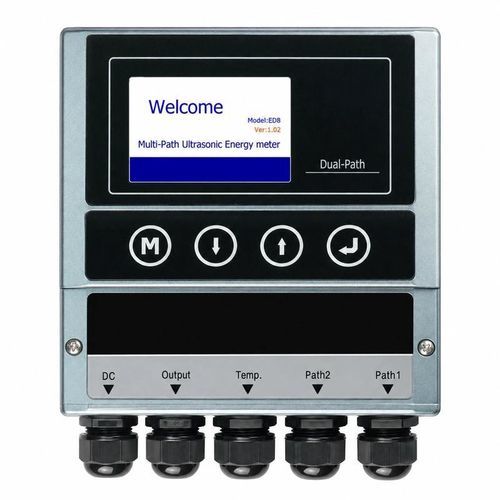

Medidor de energia térmica digital BBUEM-DP

ultrassônico4–20 mAMODBUS

Visão geral do produto
O BBUEM-DP é um medidor de energia térmica ultrassônico fixo de duplo trajeto, concebido para grandes sistemas de água gelada, água quente e energia térmica. Combina medição de vazão ultrassônica de duplo trajeto com sensores de temperatura casados de ida/retorno para calcular energia de aquecimento ou refrigeração a partir do fluxo de líquido e ΔT. Sensores clamp-on são padrão para instalação não intrusiva; sensores úmidos estão disponíveis como opção.

Principais características

• Medição de vazão por tempo de trânsito ultrassônico de duplo trajeto para maior estabilidade
• Cálculo de energia de aquecimento e refrigeração a partir de vazão e ΔT ida/retorno
• Precisão de vazão: ±0,5 % do valor medido
• Precisão de energia aquecimento/refrigeração: ±1,0 %
• Intervalo de diâmetros de tubo: 25 a 5000 mm
• Sensores de temperatura casados com erro de casamento 0,02 °C
• Saídas: 4–20 mA, pulso/OCT, relé
• Comunicação: RS485 com protocolo Modbus
• Sensores clamp-on padrão; transdutores úmidos opcionais

Aplicações típicas

• Centrais de água gelada e caldeiras
• Monitorização energética HVAC em grandes edifícios
• Redes de aquecimento e refrigeração distrital
• Sistemas industriais de água de refrigeração e trocadores de calor
• Sistemas de utilidades e gestão de energia de fábrica
• Medição de energia térmica em tubulações de grande diâmetro

Princípio de medição
Dois trajetos ultrassônicos medem diferenças de tempo de trânsito para determinar a velocidade de fluxo na mesma tubulação. A energia térmica é calculada a partir da taxa de fluxo medida e da diferença de temperatura medida entre ida e retorno.

Especificações técnicas

• Princípio de medição do fluxo: tempo de trânsito ultrassônico de duplo trajeto
• Faixa de velocidade: 0 a ±12 m/s
• Precisão do fluxo: ±0,5 % do valor medido
• Precisão energia aquecimento/refrigeração: ±1,0 %
• Erro de casamento de temperatura: 0,02 °C
• Tamanho de tubulação: 25 a 5000 mm
• Faixa de medição de temperatura: 2 a 105 °C
• Saída analógica: 4–20 mA, carga máx. 750 Ω
• Saída de pulso: 0–9999 Hz, OCT
• Saída de relé: SPST, máx. 1 Hz
• Comunicação: RS485, protocolo Modbus
• Alimentação: 24–36 VDC
• Display: TFT LCD 3,5" 480 × 320
• Temperatura de operação do transmissor: -40 a 60 °C
• Temperatura do transdutor padrão: -40 a 80 °C
• Humidade: até 95 % RH, sem condensação
• Gaveta do transmissor: alumínio fundido
• Comprimento de cabo do transdutor padrão: 10 m
• Comprimento do cabo do sensor de temperatura: 5 m

Opções de sensores

• Vazão: padrão — transdutores ultrassônicos clamp-on; opcional — transdutores ultrassônicos úmidos
• Temperatura: padrão — sensores de temperatura clamp-on; opcional — sensores de temperatura úmidos

Informações para seleção

• Diâmetro externo e espessura da parede da tubulação
• Material da tubulação e revestimento interno, se houver
• Meio de aquecimento ou refrigeração (água, misturas de glicol, etc.)
• Intervalo de temperatura de ida/retorno
• Intervalo de vazões esperado e perfil de fluxo
• Requisito de sensor clamp-on ou úmido
• Comprimento de cabo e roteamento necessários
• Saídas e interfaces de comunicação necessárias (4–20 mA, pulso, RS485/Modbus)
